Contexte

Le modèle shinken-poller vous permet de superviser un hôte hébergeant le démon Poller ( voir la page Le Poller ).

Description du modèle

Modèle d'hôte correspondant:  shinken-poller ( notez que ce modèle hérite du modèle shinken et shinken-deamon )daemon ).

Le modèle shinken-poller hérite des modèles suivants :

  • Modèle shinken qui fournira des données globales de fonctionnement des checks de shinken
  • Modèle shinken-daemon qui fournira des données globales de fonctionnement des checks de démon de shinken

Afin de superviser le démon Poller, le modèle  shinken-poller  appliqué à votre l'hôte, attachera plusieurs checks qui vérifieront la santé et la performance de ce démon.

Sommaire des checks

Nom

Description

Checks

Poller - $KEY$ - Running Well

Vérifie que le Poller est joignable sur le réseau avec son numéro de version, affiche ses tags et le statut de connexion avec les Schedulers.

Panel

Image Removed

Poller - $KEY$ - Performance

Affiche les statistiques des performances de l'exécution des checks dans le Poller
Si jamais le démon Arbiter est en exécution sur une machine virtuelle

supervisé

supervisée par VMware, alors le pourcentage de temps de vol de CPU ( CPU Stolen ) sera affiché.

Panel

Image Removed

Données du modèle

Les

checks du Poller peuvent être configurés via des

données

fournies par le modèle.

Les données

suivantes sont disponibles pour le Poller:Nom de la donnéeDescriptionValeur par défautHérité du modèle d'hôte ou localeSHINKEN_PROTOCOLProtocole utilisé pour établir la connexion avec le PollerhttpshinkenCHECK_SHINKEN_TIMEOUTTimeout utilisé pour établir la connexion avec le Poller3shinkenPOLLER_PORTPort utilisé pour établir la connexion avec le Poller7771LocalePOLLER_LISTListe de Poller ( Multi-démon )poller-master$($_HOSTPOLLER_PORT$)$Locale - Duplicate For Each ( voir la page Dupliquer des checks en fonction d'une liste de valeurs présentes dans la Donnée d'un hôte (duplicate_foreach) )NB_CHECK_IN_TIMEOUT_TOLERATE

Nombre de checks en timeout provoquant une sortie en erreur du check

0LocalePOLLER_NB_CHECK_IN_TIMEOUT_TOLERATE

Nombre de checks en timeout provoquant une sortie en erreur du check

$_HOSTNB_CHECK_IN_TIMEOUT_TOLERATE$LocaleACTIVE_POLLER_LATENCY

Latence de connexion ( en secondes )  au-delà de laquelle le check sort en erreur

0.5LocaleTHRESHOLD_CPU_STOLEN_WARNINGSeuil de CPU volé ( en pourcentage ) sur une machine virtuelle supervisée par VMware avant de déclencher un warning5shinken-daemonTHRESHOLD_CPU_STOLEN_CRITICALSeuil de CPU volé ( en pourcentage ) sur une machine virtuelle supervisée par VMware avant de déclencher un critique10shinken-daemon

Métriques enregistrées

Les checks du modèle shinken-poller enregistrent des données de performance, qui peuvent ensuite être affichées dans l'interface de Visualisation sur l'Onglet Graphiques ou bien le Widget Graphique.

Nom du checkNom de la métriqueExplication

Poller - $KEY$ - Running Well

nb_check_in_timeout

Nombre de checks qui sont entrés en timeout sur le Poller pendant les 20 dernières minutes. Cette durée est configurable dans le fichier de configuration du Poller, avec l'option keep_timeout_time ( par défaut 1200s )

Poller - $KEY$ - Performance

nb_action_done_per_sec

Nombre moyen de checks exécutés par le Poller ( moyenne glissante calculée sur 1mn )

Poller - $KEY$ - Performance

poller_load_state

Booléen ( 0 ou 100 ) qui indique si le Poller a atteint sa charge maximale:

  • 0: Le Poller n'a pas atteint sa charge maximale, il peut encore exécuter des checks supplémentaires
  • 100: Le Poller a atteint sa charge maximale, il ne peut pas exécuter plus de checks.

Poller - $KEY$ - Performance

cpu_usage_percent

Pourcentage de temps processeur utilisé par le Poller

Poller - $KEY$ - Performance

used_ram_percent

Pourcentage de mémoire utilisée sur le serveur

Poller - $KEY$ - Alive

cpu_stolen__vmware__percent_ready

( Seulement si le démon est situé sur une VM VMWare ) Valeur de l'indicateur VMWare %ready ( temps de blocage de la VM avant d'avoir accès à ses VCpu, donc temps perdu du point de vue de la VM )

Commandes

Nom du check

Commande du check

Ligne de commande

Poller - $KEY$ - Performancecheck_shinken_poller!stats!$VALUE1$ $PLUGINSDIR$/check_shinken -H "$HOSTADDRESS$" -p "$ARG2$" --shinkenversion "$SHINKENVERSION$" -t poller -m $ARG1$ --active_poller_latency "$_HOSTACTIVE_POLLER_LATENCY$" --check_tolerate "$_HOSTNB_CHECK_IN_TIMEOUT_TOLERATE$" --timeout $_HOSTCHECK_SHINKEN_TIMEOUT$ -w $_HOSTTHRESHOLD_CPU_STOLEN_WARNING$ -c $_HOSTTHRESHOLD_CPU_STOLEN_CRITICAL$
Poller - $KEY$ - Running Wellcheck_shinken_poller!alive!$VALUE1$ $PLUGINSDIR$/check_shinken -H "$HOSTADDRESS$" -p "$ARG2$" --shinkenversion "$SHINKENVERSION$" -t poller -m $ARG1$ --active_poller_latency "$_HOSTACTIVE_POLLER_LATENCY$" --check_tolerate "$_HOSTNB_CHECK_IN_TIMEOUT_TOLERATE$" --timeout $_HOSTCHECK_SHINKEN_TIMEOUT$ -w $_HOSTTHRESHOLD_CPU_STOLEN_WARNING$ -c $_HOSTTHRESHOLD_CPU_STOLEN_CRITICAL$

Les modes dépréciés ("-m") :

  • api_connection
  • cpu_load
  • overload_protection

Check : Poller - $KEY$ - Running Well

Statistiques de l'état de santé du Poller

Le check "Poller - Running Well" vérifié l'état de santé du Poller supervisé.

Il remonte plusieurs informations sur le statut du Poller:

  • Une mention qui indique si le Poller est actif ou passif. Dans l'exemple, on a affaire à un Poller actif.
  • La liste des tags du Poller. Dans l'exemple, aucun tag n'est défini sur le Poller.
  • La latence de connexion avec le ou les Schedulers du royaume et des sous-royaumes.
Panel

Image Removed

Exemple d'un état de santé dégradé du Poller

Lorsque le Poller rencontre des problèmes qui peuvent signifier un fonctionnement dégradé, ces problèmes sont également remontés dans le résultat du check "Poller - Running Well".

Lorsque certains checks ont un temps d'exécution supérieur aux différents seuils définis, ils sont répertoriés dans le résultat du check "Poller - Running Well" pour permettre d'avertir des potentielles erreurs sur ces checks ou du Poller.

Dans l'exemple, le check nous signale que 10 checks ont pris plus que 10 secondes pour s'exécuter pendant les 20 dernières minutes, et ont leur exécution a donc été arrêtée de force.

Panel

Image Removed

La durée de temps ( en secondes ) pendant laquelle les checks sont conservés dans l'ensemble des checks en timeout est configurable dans le fichier de configuration du Poller concerné.

Il est également possible de définir un seuil de tolérance afin d'afficher un avertissement seulement lorsqu'il y a plus qu'un certain nombre de checks en timeout. Pour cela, il faut modifier la donnée NB_CHECK_IN_TIMEOUT_TOLERATE dans l'hôte concerné dans la configuration.

Code Block
title/etc/shinken/pollers/mon_poller.cfg
define poller {
	...
    keep_timeout_time    1200
    ...
}

Description des erreurs

Problème de surcharge des disques constaté lors de l'écriture de logs

  • En cas de disques trop lent sur le volume des logs, le check sera mis en WARNING avec l'erreur suivante.
Panel

Image Removed

Problème de conflits d'Arbiters

Conflit d'Arbiters :
Si le démon est contacté par des Arbiters qui ne sont pas sur la même architecture ( par exemple un Arbiter de Production, et un autre de l'environnement de Testing ), le check sera mis en CRITICAL .
Panel

Image Removed

  • Conflit d'Arbiters qui ont le même nom d'Architecture :



Comme dans le cas précédent, le démon est contacté par des Arbiters d'architectures différentes, mais qui ont le même nom. On sort également en CRITICAL mais en avertissant que les noms sont identiques, et en indiquant où changer le nom de vos architectures.

Panel

Image Removed

Les serveurs ne sont pas à la même heure

  • Si le serveur n'est pas à la même heure que le serveur Arbiter ( qui fait office de référence ), une erreur CRITICAL sera levée, car des temps différents sur les serveurs va avoir des effets désastreux sur la cohérences des données de supervision.
Panel

Image Removed

La dernière connexion de l'Arbiter remonte à trop longtemps

Si la dernière connexion de l'Arbiter remonte à trop de temps, le démon va lever un WARNING . Ceci peux être dû:
  • les Arbiters MASTER et SPARE sont réellement éteints.
    • les Arbiter MASTER et SPARE sont en train d'envoyer des configurations à d'autres démons, et ne peuvent donc pas contacter ce démon pour l'instant.
    Panel

    Image Removed

    Info

    Le temps pris en compte comme limite de dernière connexion est de check_interval * max_check_attempts du démon ( définis dans sa configuration ).

    Les valeurs par défauts sont de 60s * 3, soit 3 minutes.

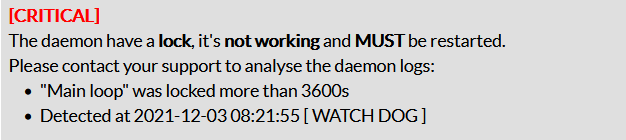

    Erreur d'un démon bloqué, qui doit être redémarré

    • Si un démon est dans un état bloqué, il doit être redémarré. Si c'est le cas:
      • les checks seront en ERROR avec le message suivant,
      • il faut ouvrir un ticket à votre support pour analyser le blocage
    Panel

    Image Removed

    Le démon a bloqué une tentative de chargement d'objet malveillant

    Il est possible qu'un démon puisse détecter et bloquer une tentative d'injection d'objet malveillant par le biais de l'une de ses routes.

    Un message est remonté :

    • le nombre total de ces tentatives que le démon a bloqué ce jour ( le compte commence à minuit ) ;
    • pour chacune des tentatives ( maximum 3 ) :
      • descriptif de l'objet que l'attaquant essaye de charger,
      • sa provenance de l'attaque, par exemple le nom de la route utilisée, et l'IP à la source de l'attaque,
      • sa date.
    Panel

    Image Removed

    Le démon est en cours d'arrêt

    Lorsque le démon est en cours d'arrêt, le check le signale, et les informations relatives aux modules ne sont plus disponibles

    Panel

    Image Removed

    Check : Poller - $KEY$ - Performance

    La supervision d'un démon Poller présente un grand nombre de statistiques de performances qui permettent de visualiser le travail effectué par le Poller. Le Poller a pour rôle d'exécuter les checks.

    Il est ainsi souvent un des premiers démons que l'on regarde lorsqu'on veut visualiser combien de checks sont exécutés. Aussi, pour dimensionner correctement une installation Shinken Entreprise, il est important de pouvoir visualiser combien de checks un Poller est capable d'exécuter pour pouvoir décider d'ajouter ou retirer des Pollers de la configuration.

    Les checks du Poller fournis dans le pack Shinken fournissent donc un grand nombre de données sur les performances du Poller.

    Statistiques générales sur l’exécution des checks

    La première statistique remontée par le check est le nombre de checks effectués par seconde par le Poller supervisé.

    Dans cet exemple, le Poller effectue 1.9 check par seconde en moyenne, tous checks confondus.

    Panel

    Image Removed

    Dans le Résultat long du check "Poller - Performance", deux tableaux présentent des statistiques sur les temps d'exécution des checks dans le Poller.

    • Le premier tableau affiche les 5 checks consommant le plus de temps CPU parmi l'ensemble des checks exécutés sur le Poller. Dans ce tableau, pour chaque check sont affichés le nom du check, l'hôte sur lequel il est accroché, et le temps d'exécution du check.
    Panel

    Image Removed

    • Un deuxième tableau présente la répartition du temps d'exécution des checks. Dans le tableau en exemple, on voit que les checks exécutés sur ce Poller s'exécutent majoritairement en moins de 50ms.
    Panel

    Image Removed

    • Si le temps moyen d’exécution des checks est très long, ou très court, il est possible de modifier les réglages des périodes de temps du tableau dans le fichier de configuration du Poller concerné.Dans le fichier de configuration du Poller en question, l'option "exec_stat_range" doit être modifiée.
    Code Block
    title/etc/shinken/pollers/mon_poller.cfg
    define poller {
...
# Ranges for the check : poller statistics
#exec_stat_range    50, 100, 200, 300, 400, 1000, 5000, 15000
...
}

    Charge du Poller

    Le check du Poller fournit aussi la charge du Poller. Il s'agit d'un indicateur général indiquant si le Poller peut encore supporter des checks supplémentaires, ou s’il est chargé au maximum. Cet indicateur n'est pas lié aux autres indicateurs de performances de la machine (File d'attente CPU, mémoire).

    Panel

    Image Removed

    Une pastille orange précédant la mention "Poller load" signifie que le Poller ne peut plus prendre de checks supplémentaires. Cette pastille indique que le Poller fonctionne à la vitesse maximale qui lui est permise par le processeur.

    C'est donc un signe indiquant qu'il faudrait ajouter un Poller supplémentaire dans l'architecture Shinken.

    Panel

    Image Removed

    Utilisation du CPU

    Le Poller se limite intelligemment selon différents critères pour éviter de surcharger inutilement la machine sur laquelle il est exécuté. Le premier critère de limitation est l'utilisation du CPU de la machine par le démon (et l'exécution des checks).

    Si le Poller se rend compte que le CPU de la machine sur laquelle il est exécuté est surchargé, il se régule pour exécuter moins de checks et éviter de rendre la machine inutilisable.

    Dans le check "Poller - Performance", la quantité de CPU utilisée par les checks est affichée dans le Résultat du check.

    Panel

    Image Removed

    Si le CPU de la machine hébergeant le Poller est utilisé de manière intensive, le résultat du check "Poller - Performance" avertit de l'utilisation trop élevée du CPU. Dans ce cas, le Poller se limite et n’exécute plus de checks supplémentaires tant que l'utilisation du CPU est trop élevée.

    La ligne indiquant la charge du Poller indique alors que le CPU est surchargé.

    Panel

    Image Removed

    Utilisation de la mémoire (RAM)

    Si le CPU n'est pas le facteur limitant pour le fonctionnement du Poller, l'état de la mémoire du serveur est alors vérifié. Dans le résultat du check "Poller - Performance", l'utilisation de la mémoire sur le serveur est indiquée.

    Panel

    Image Removed

    Si l'utilisation de la mémoire (RAM) sur le serveur dépasse le seuil défini dans la configuration du Poller, le résultat du check "Poller - Performance" affiche un avertissement indiquant l'utilisation excessive de la mémoire. Lorsque cet avertissement est affiché, le Poller n'exécute plus de checks supplémentaires tant que l'utilisation de la mémoire est supérieure au seuil défini.

    Panel

    Image Removed

    Comme mentionné précédemment, le réglage du seuil est effectué dans le fichier de configuration du Poller concerné.

    Code Block
    title/etc/shinken/pollers/mon_poller.cfg
    define poller {
...
# Percentage of used physical RAM beyond which the poller will not launch any new check
max_ram_percent           95
...
}

    communes pour tous les checks

    Provenant du modèle shinken

    Excerpt Include
    Modèle shinken
    Modèle shinken
    nopaneltrue

    Provenant du modèle shinken-daemon

    Excerpt Include
    Modèle shinken-daemon
    Modèle shinken-daemon
    nopaneltrue

    Les données spécifiques

    Excerpt
    Scroll Title
    anchordata_for_check_sup_de_sup
    title​
    NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
    No Format
    POLLER_PORT

    l'Hôte

    ( Onglet Données )

    		--07771

    Port utilisé pour établir la connexion avec le Poller.

    No Format
    NB_CHECK_IN_TIMEOUT_TOLERATE

    l'Hôte

    ( Onglet Données )

    		--

    0

    		0Nombre de checks en timeout provoquant une sortie en erreur du check.
    No Format
    POLLER_NB_CHECK_IN_TIMEOUT_TOLERATE

    l'Hôte

    ( Onglet Données )

    		--

    $_HOSTNB_CHECK

    _IN_TIMEOUT_TOLERATE$

    $_HOSTNB_CHECK

    _IN_TIMEOUT_TOLERATE$

    		Nombre de checks en timeout provoquant une sortie en erreur du check.
    No Format
    ACTIVE_POLLER_LATENCY

    l'Hôte

    ( Onglet Données )

    		seconde0.50.5

    Latence de connexion au-delà de laquelle le check sort en erreur.

    Les données DFE ( Duplicate Foreach )

    Excerpt
    Scroll Title
    anchordata_for_check_sup_de_sup
    title​
    NomModifiable sur UnitéDéfautValeur par défaut à l'installation de ShinkenDescription
    No Format
    POLLER_LIST

    l'Hôte

    ( Onglet Données )

    --
    		poller-master$($_HOSTPOLLER_PORT$)$poller-master$($_HOSTPOLLER_PORT$)$

    Configuration du port de communication avec l'Arbiter.

    Autres check(s) impacté(s) :

    Note : Cette valeur remplacera dans la commande la valeur $ARG2$

    Comment appliquer un modèle d'hôte à un hôte

    Excerpt Include
    Comment appliquer un modèle d'hôte à un hôte - Pack shinken
    Comment appliquer un modèle d'hôte à un hôte - Pack shinken
    nopaneltrue

    Le nombre de processus dans la file d'attente du processeur

    Le Poller possède une dernière mesure de performance qu'il observe et selon laquelle il limite son activité. Après la vérification de l'utilisation du CPU du Poller et de la mémoire du serveur, le Poller vérifie le nombre de processus dans la file d'attente du processeur.

    En fonction de la limite de processus dans la file d'attente du processeur, le Poller décide s’il faut exécuter des checks supplémentaires.

    Le nombre de processus dans la file d'attente du processeur est affiché dans le résultat du check "Poller - Performance".

    Panel

    Image Removed

    Le nombre de processus dans la file d'attente du processeur est aussi accompagné d'une pastille indiquant le statut de cette mesure. Lorsque le nombre de processus est supérieur à la limite définie dans la configuration, cette pastille indique ce dépassement.

    Dans ce cas, le Poller n'exécutera plus de checks supplémentaires tant que le nombre de processus dans la file d'attente du processeur sera supérieur au seuil choisi.

    Panel

    Image Removed

    Le seuil mentionné précédemment se définit dans le fichier de configuration du Poller concerné. On note que ce seuil se définit par coeur du processeur, et pas globalement pour le processeur.

    Ainsi, avec une limite définie à 3, et un processeur possédant 4 cœurs, le Poller ne se limitera que lorsqu'il y a plus de 12 processus dans la file d'attente du processeur.

    Code Block
    title/etc/shinken/pollers/mon_poller.cfg
    define poller {
...
# Number of maximum runnings processes in the CPU Queue per CPU. Default value is 4.
max_cpu_queue_per_cpu    4
...
}

    Description des erreurs

    Vol du CPU

    Seulement si votre machine virtuelle est hébergé sur un hyperviseur VMWare

    Votre machine à du vol de CPU :
    Si le CPU se fait voler trop de temps de calcul, le check sera mis en WARNING  ou en CRITIQUE
    ( en fonction du taux de vol fixé par défaut ou  indiqué par l'utilisateur ).
    Panel

    Image Removed

    Panel

    Image Removed

    Erreur d'un démon bloqué, qui doit être redémarré

    • Si un démon est dans un état bloqué, il doit être redémarré. Si c'est le cas:
      • les checks seront en ERROR avec le message suivant,
      • il faut ouvrir un ticket à votre support pour analyser le blocage
    Panel

    Image Removed

    Le démon a bloqué une tentative de chargement d'objet malveillant

    Il est possible qu'un démon puisse détecter et bloquer une tentative d'injection d'objet malveillant par le biais de l'une de ses routes.

    Un message est remonté :

    • le nombre total de ces tentatives que le démon a bloqué ce jour ( le compte commence à minuit ) ;
    • pour chacune des tentatives ( maximum 3 ) :
      • descriptif de l'objet que l'attaquant essaye de charger,
      • sa provenance de l'attaque, par exemple le nom de la route utilisée, et l'IP à la source de l'attaque,
      • sa date.
    Panel

    Image Removed

    Le démon est en cours d'arrêt

    Lorsque le démon est en cours d'arrêt, le check le signale, et les informations relatives aux modules ne sont plus disponibles

    PanelImage Removed
