Contexte

Le check Fan by SNMPv1v2 permet de vérifier l'état et la vitesse de rotation des ventilateurs montés sur le serveur physique.

Il retourne l'état de disponibilité et d'activation des ventilateurs, pour assurer que le système de régulation de la température fonctionne de manière optimale.


Le changement de statut repose sur une seule règle :

  • Si pour une quelconque raison, un des ventilateurs n'est pas dans un état de fonctionnement normal, alors le statut du check change automatiquement.


Ce check permet donc :

  • de surveiller les ventilateurs
  • de remonter les vitesses de rotation pour détecter de potentiels dysfonctionnements


Pour résumer, ce check est un indicateur utile pour assurer que le flux d'air dans le serveur physique est fonctionnel.

Paramétrage

Le check utilise la ligne de commande suivante :

$USERPLUGINSDIR$/shinken-additional-packs/iDRAC-by-SNMP__shinken/check-idrac.py
	-H $_HOSTIDRAC_BY_SNMP__IP$
	-P $_HOSTIDRAC_BY_SNMP__PORT$
	-t $_HOSTIDRAC_BY_SNMP__TIMEOUT$
	-v 2c
	-c $_HOSTIDRAC_BY_SNMP__COMMUNITY$
	-w FAN
	-p
	--fan-warn $_HOSTIDRAC_BY_SNMP__FAN__FAN-WARN$
	--fan-crit $_HOSTIDRAC_BY_SNMP__FAN__FAN-CRIT$
	-m $_HOSTIDRAC_BY_SNMP__MIB$

Données utilisées provenant des modèles

Données communes pour les checks des modèles

NomModifiable surUnitéDéfautValeur par défaut à l'installation du packDescription
IDRAC_BY_SNMP__IP

l'Hôte

( Onglet Données )

--

$HOSTADDRESS$

$HOSTADDRESS$

Adresse IP de la carte de gestion iDRAC.

La valeur par défaut correspond à l'adresse IP de l'hôte Shinken sur lequel ce modèle est accroché.

IDRAC_BY_SNMP__PORT

l'Hôte

( Onglet Données )

--

161

 161

Port de connexion SNMP.

IDRAC_BY_SNMP__TIMEOUT

l'Hôte

( Onglet Données )

--

60

 60

Timeout de connexion SNMP.

IDRAC_BY_SNMP__MIB

l'Hôte

( Onglet Données )

--

$USERPLUGINSDIR$/shinken-additional-packs/iDRAC-by-SNMP__shinken/iDRAC-SMIv2.mib

$USERPLUGINSDIR$/shinken-additional-packs/iDRAC-by-SNMP__shinken/iDRAC-SMIv2.mib

MIB utilisé pour résoudre les correspondances SNMP.

La modification de cette donnée peut entrainer le non-fonctionnement des checks du pack iDRAC-by-SNMP.

Il est déconseillé de la modifier.



Données spécifiques pour ce check

NomModifiable surUnitéDéfautValeur par défaut à l'installation du packDescription
IDRAC_BY_SNMP__FAN__FAN-CRIT

l'Hôte

( Onglet Données )

RPM800,6000 800,6000

Définis le nombre de tours par minute à partir duquel le check passe en CRITIQUE.

  • La première valeur correspond au nombre de tours minimum à partir duquel le check change d'état.
  • La deuxième valeur correspond au nombre de tours maximum à partir duquel le check change d'état.
IDRAC_BY_SNMP__FAN__FAN-WARN

l'Hôte

( Onglet Données )

RPM1000,5000 1000,5000

Définis le nombre de tours par minute à partir duquel le check passe en ATTENTION.

  • La première valeur correspond au nombre de tours minimum à partir duquel le check change d'état.
  • La deuxième valeur correspond au nombre de tours maximum à partir duquel le check change d'état.

Données DFE ( Duplicate Foreach )

Pas de données DFE pour ce check .

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Données globales

NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
USERPLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--/var/lib/shinken-user/libexec /var/lib/shinken-user/libexec

Chemin absolu contenant les sondes installées par Shinken.

Propriétés de l'hôte

NomModifiable surUnitéDéfautValeur par défautDescription
HOSTADDRESS

l'Hôte

( Onglet Général )

--

Nom de l'hôte Nom de l'hôte

Adresse de l'hôte

Résultat

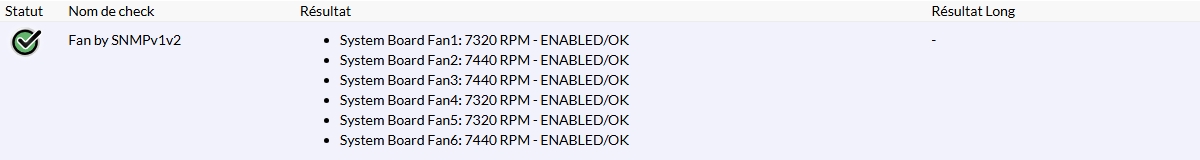

Exemple

Interprétation des données

Statut

  • Il peut prendre 3 états OK / CRITIQUE / ATTENTION   .

    • Le statut va dépendre du retour de sonde et de la configuration spécifique du check pour les données suivantes :

      • IDRAC_BY_SNMP__FAN__FAN-WARN
      • IDRAC_BY_SNMP__FAN__FAN-CRIT

    • Ci-dessous, un tableau récapitulatif des différents retours possibles :

Le texte de la colonne  "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

Situation Statut Exemple

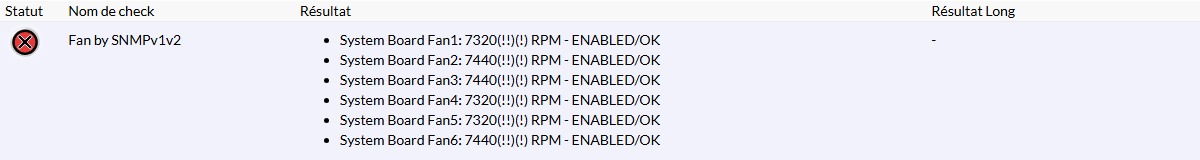

  • La vitesse de rotation d'un des ventilateurs dépasse la valeur de :
    • IDRAC_BY_SNMP__FAN__FAN-CRIT

CRITIQUE

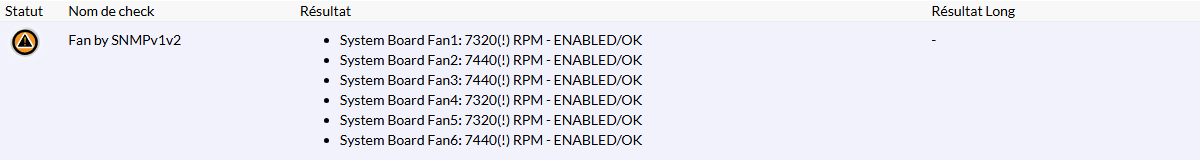

  • La vitesse de rotation d'un des ventilateurs dépasse la valeur de :
    • IDRAC_BY_SNMP__FAN__FAN-WARN
 ATTENTION

Résultat

Le résultat court affiche, en lignes successives, un résumé de l'état des ventilateurs. Ce retour compact permet de pouvoir visualiser l'information même avec la taille des lignes réduite dans l'interface de visualisation.

Résultat Long

Pas de résultat long pour ce check

Métriques

Interprétation des métriques

Nom de la métriqueUnitéDescriptionSeuil d'avertissementSeuil critique
(fan-name)_RPMRPMRetourne la vitesse de rotation du ventilateur au moment de la vérification ( Correspond au "%" affiché dans le résultat long du check ).

IDRAC_BY_SNMP__FAN__FAN-WARN

IDRAC_BY_SNMP__FAN__FAN-CRIT

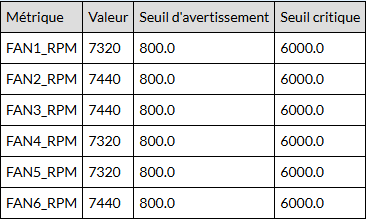

Exemple

Erreurs et pré-requis

Erreurs de connexion ( communes à tous les checks )


WARNING – SNMP timeout

L'authentification SNMP n'a pas pu s'effectuer.

Résolution :

Possibles raisons :

  • La communauté SNMP utilisée ne correspond pas à la communauté configurée sur l'équipement.
  • La connexion SNMP n'est pas autorisée sur l'équipement.
  • Les connexions SNMP entre le poller de Shinken et l'équipement sont bloquées.
