Contexte

Le check Volumes Status by SNMPv1v2 permet de vérifier l'état logique des volumes d'une baie HPE Nimble : leur disponibilité (online / offline) et leur nombre de connexions iSCSI actives.

En mode all-volumes, il découvre automatiquement tous les volumes exposés par la baie et contrôle, pour chacun, ces deux indicateurs.

Un volume offline passe directement en CRITIQUE. Sinon, le nombre de connexions est comparé à des bornes :

  • bornes basses (MIN) — toujours actives : trop peu de connexions dégrade le statut ;
  • bornes hautes (MAX) — désactivées par défaut (valeur 0).

Le changement de statut repose sur une seule règle :

  • Si un volume est indisponible (offline) ou si son nombre de connexions sort des bornes définies, alors le statut du check change automatiquement.

Ce check permet donc :

  • de repérer un volume indisponible,

  • de détecter une perte anormale de connexions (volume qui n'est plus utilisé par les applications),

  • de suivre le nombre de connexions des volumes.

Paramétrage

Le check utilise la ligne de commande suivante :


$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_status
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --min-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN$"
    --min-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT$"
    --max-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN$"
    --max-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "2c"
    --community "$_HOSTHPE-NIMBLE-BY-SNMP__V1V2-COMMUNITY$"

Données utilisées provenant du modèle

Données communes pour les checks du modèle

Données spécifiques pour ce check

NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT

l'Hôte

( Onglet Données )

connexions00

Le check passe en CRITIQUE si le nombre de connexions d'un volume est ≤ à cette valeur (0 = un volume sans aucune connexion est critique). Doit être ≤ au seuil warning.

HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN

l'Hôte

( Onglet Données )

connexions11

Le check passe en ATTENTION si le nombre de connexions d'un volume est ≤ à cette valeur. Doit être ≥ au seuil critique.

HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN

l'Hôte

( Onglet Données )

connexions0 ( désactivé )0

Le check passe en ATTENTION si le nombre de connexions d'un volume est ≥ à cette valeur. 0 = désactivé.

HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT

l'Hôte

( Onglet Données )

connexions0 ( désactivé )0

Le check passe en CRITIQUE si le nombre de connexions d'un volume est ≥ à cette valeur. 0 = désactivé. Doit être ≥ au seuil warning haut.

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Données globales

NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
USERPLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--/var/lib/shinken-user/libexec/var/lib/shinken-user/libexec

Chemin absolu contenant les sondes installées par Shinken.

HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR

Non modifiable

( Sauf Admin Shinken )

--shinken-additional-packsshinken-additional-packs

Dossier fourni par Shinken.

HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME

Non modifiable

( Sauf Admin Shinken )


hpe-nimble-by-SNMP__shinkenhpe-nimble-by-SNMP__shinken

Dossier contenant les sondes.

HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--
$USERPLUGINSDIR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME$
/var/lib/shinken-user/libexec/shinken-additional-packs/hpe-nimble-by-SNMP__shinken

Chemin absolu du dossier contenant les sondes du pack hpe-nimble-by-SNMP__shinken (non modifiable).

Propriétés de l'hôte

NomModifiable surUnitéDéfautValeur par défautDescription
HOSTADDRESS

l'Hôte

( Onglet Général )

--Nom de l'hôteNom de l'hôte

Adresse de l'hôte.

Résultat

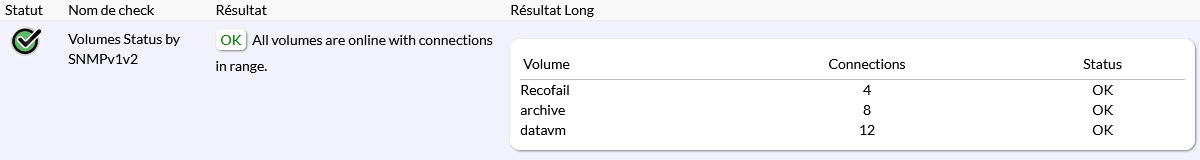

Exemple

Interprétation des données

Statut

  • Il peut prendre 4 états OK / CRITIQUE / ATTENTION / INCONNU.

    • Le statut dépend du retour de sonde (disponibilité du volume) et de la configuration spécifique du check pour les données suivantes :

      • HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN
      • HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT
      • HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN
      • HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT

    • Ci-dessous, un tableau récapitulatif des différents retours possibles :

Le texte de la colonne  "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

SituationStatutExemple

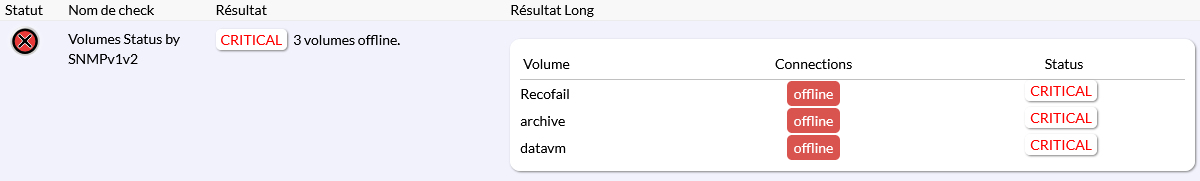

  • Au moins un volume est offline (indisponible).
CRITIQUE

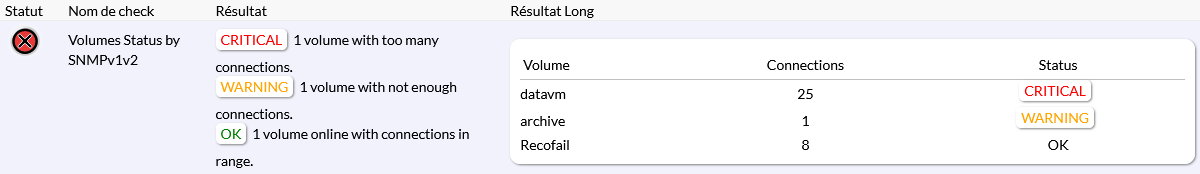

  • Le nombre de connexions d'au moins un volume est ≤ à MIN-CRIT (ou ≥ à MAX-CRIT si défini).
CRITIQUE

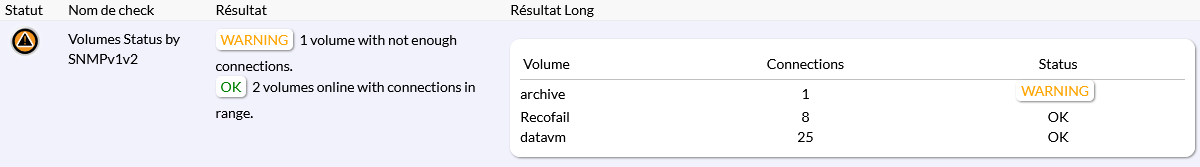

  • Le nombre de connexions d'au moins un volume est ≤ à MIN-WARN (ou ≥ à MAX-WARN si défini).
ATTENTION



Résultat

Le résultat court affiche un résumé de l'état des volumes : nombre de volumes offline ou sans assez de connexions, nombre de volumes dont le nombre de connexions est hors bornes, et nombre de volumes dans les limites.

Résultat Long

Le résultat long affiche un tableau, une ligne par volume : nom, nombre de connexions (ou offline si le volume est indisponible) et statut.

Métriques

Interprétation des métriques

Nom de la métriqueUnitéDescriptionSeuil d'avertissementSeuil critique
(nom-du-volume)_connections--Nombre de connexions iSCSI actives sur le volume au moment de la vérification.-- ( pas de seuil sur cette métrique )--

Exemple

Erreurs et pré-requis

Erreurs de connexion ( communes à tous les checks )

UNKNOWN – Session error: timeout

La connexion SNMP est configuré par défaut pour se couper si aucune réponse n'est perçu après cinq secondes ( paramétrable avec HPE-NIMBLE-BY-SNMP__TIMEOUT ).


Cette erreur peut intervenir lorsque :

  • Aucun accès réseau n'est disponible vers l'hôte.
  • En SNMP v1 ou v2, la communauté utilisée est incorrecte.
  • En SNMP v3, la clef privée (  HPE-NIMBLE-BY-SNMP__PRIVPASSWORD ) utilisée est incorrecte.

UNKNOWN – Connect error : 'failed to lookup address information: Name or service not known'

La résolution DNS de l'hôte a échoué.

UNKNOWN – Session error: 'Socket receive error: host unreachable'

La tentative de connexion à l'hôte a échoué à atteindre l'hôte.

Cette erreur peut être générée à cause d'une mauvaise configuration de pare-feu.

UNKNOWN – Session error: 'Socket receive error: connection refused'


La tentative de connexion à l'hôte a été refusé.

Cette erreur peut intervenir lorsque :

  • Un pare-feu bloque la requête
  • Le service SNMP du serveur à supervisé n'est pas démarré.

UNKNOWN – Session error: Unexpected report: authentication failure

L'authentification SNMP v3 a échoué.

Cette erreur peut intervenir lorsque :

  • En SNMP v3, le mot de passe (  HPE-NIMBLE-BY-SNMP__AUTHPASSWORD ) utilisée est incorrecte.
  • En SNMP v3, la méthode de hachage (  HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL ) utilisée est incorrecte.

UNKNOWN – Session error: Unexpected report: unknown user name

L'utilisateur SNMP v3 utilisé n'existe pas.


UNKNOWN – Session error: Unexpected report: unsupported security level


L'authentification SNMP v3 a échoué. La méthode d'authentification n'est pas authorisé.
