Volumes Status by SNMPv3 ( pour le hpe-nimble-by-SNMPv3all-volumes( noAuthNoPriv / authNoPriv / authPriv ) )

Sommaire

Contexte

Le check Volumes Status by SNMPv3 permet de vérifier l'état logique des volumes d'une baie HPE Nimble : leur disponibilité (online / offline) et leur nombre de connexions iSCSI actives.

En mode all-volumes, il découvre automatiquement tous les volumes exposés par la baie et contrôle, pour chacun, ces deux indicateurs.

Un volume offline passe directement en CRITIQUE. Sinon, le nombre de connexions est comparé à des bornes :

bornes basses (MIN) — toujours actives : trop peu de connexions dégrade le statut ;
bornes hautes (MAX) — désactivées par défaut (valeur 0).

Le changement de statut repose sur une seule règle :

Si un volume est indisponible (offline) ou si son nombre de connexions sort des bornes définies, alors le statut du check change automatiquement.

Ce check permet donc :

de repérer un volume indisponible,
de détecter une perte anormale de connexions (volume qui n'est plus utilisé par les applications),
de suivre le nombre de connexions des volumes.

Paramétrage

Le check utilise une des lignes de commandes suivantes selon le modèle d'hôte utilisé :

Commande noAuthNoPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_status
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --min-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN$"
    --min-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT$"
    --max-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN$"
    --max-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "noAuthNoPriv"

Commande authNoPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_status
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --min-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN$"
    --min-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT$"
    --max-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN$"
    --max-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authNoPriv"

Commande authPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_status
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --min-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN$"
    --min-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT$"
    --max-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN$"
    --max-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --priv_passphrase "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --priv_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authPriv"

Données utilisées provenant du modèle

Données communes pour les checks du modèle

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut à l'installation de Shinken

Description

HPE-NIMBLE-BY-SNMP__PORT

l'Hôte

( Onglet Données )

--

161

161

Port de connexion SNMP.

HPE-NIMBLE-BY-SNMP__TIMEOUT

l'Hôte

( Onglet Données )

s

5

Délai d'attente de la connexion SNMP.

HPE-NIMBLE-BY-SNMP__LOGIN

l'Hôte

( Onglet Données )

--

shinken

shinken

L'utilisateur SNMPv3 utilisé pour se connecter à la baie de stockage.

Mode de connexion noAuthNoPriv

Pas de données communes supplémentaires pour ce type de connexion SNMPv3

Mode de connexion authNoPriv

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut à l'installation de Shinken

Description

HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL

l'Hôte

( Onglet Données )

--

md5

md5

Protocole d'authentification SNMPv3 (ex. md5, sha).

HPE-NIMBLE-BY-SNMP__AUTHPASSWORD

l'Hôte

( Onglet Données )

--

shinkenpass

shinkenpass

Mot de passe d'authentification SNMPv3.

Mode de connexion authPriv

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation de Shinken	Description
HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL	l'Hôte ( Onglet Données )	--	md5	md5	Protocole d'authentification SNMPv3 (ex. md5, sha).
HPE-NIMBLE-BY-SNMP__AUTHPASSWORD	l'Hôte ( Onglet Données )	--	shinkenpass	shinkenpass	Mot de passe d'authentification SNMPv3.
HPE-NIMBLE-BY-SNMP__PRIVPROTOCOL	l'Hôte ( Onglet Données )	--	des	des	Protocole de chiffrement SNMPv3 (ex. des, aes).
HPE-NIMBLE-BY-SNMP__PRIVPASSWORD	l'Hôte ( Onglet Données )	--	shinkenencrypt	shinkenencrypt	Clé de chiffrement SNMPv3.

Données spécifiques pour ce check

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation de Shinken	Description
HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT	l'Hôte ( Onglet Données )	connexions	0	0	Le check passe en CRITIQUE si le nombre de connexions d'un volume est ≤ à cette valeur (0 = un volume sans aucune connexion est critique). Doit être ≤ au seuil warning.
HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN	l'Hôte ( Onglet Données )	connexions	1	1	Le check passe en ATTENTION si le nombre de connexions d'un volume est ≤ à cette valeur. Doit être ≥ au seuil critique.
HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN	l'Hôte ( Onglet Données )	connexions	0 ( désactivé )	0	Le check passe en ATTENTION si le nombre de connexions d'un volume est ≥ à cette valeur. 0 = désactivé.
HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT	l'Hôte ( Onglet Données )	connexions	0 ( désactivé )	0	Le check passe en CRITIQUE si le nombre de connexions d'un volume est ≥ à cette valeur. 0 = désactivé. Doit être ≥ au seuil warning haut.

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Données globales

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation	Description
USERPLUGINSDIR	Non modifiable ( Sauf Admin Shinken )	--	/var/lib/shinken-user/libexec	/var/lib/shinken-user/libexec	Chemin absolu contenant les sondes installées par Shinken.
HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR	Non modifiable ( Sauf Admin Shinken )	--	shinken-additional-packs	shinken-additional-packs	Dossier fourni par Shinken.
HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME	Non modifiable ( Sauf Admin Shinken )		hpe-nimble-by-SNMP__shinken	hpe-nimble-by-SNMP__shinken	Dossier contenant les sondes.
HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR	Non modifiable ( Sauf Admin Shinken )	--	$USERPLUGINSDIR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME$	/var/lib/shinken-user/libexec/shinken-additional-packs/hpe-nimble-by-SNMP__shinken	Chemin absolu du dossier contenant les sondes du pack hpe-nimble-by-SNMP__shinken (non modifiable).

Propriétés de l'hôte

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut

Description

HOSTADDRESS

l'Hôte

( Onglet Général )

--

Nom de l'hôte

Nom de l'hôte

Adresse de l'hôte.

Résultat

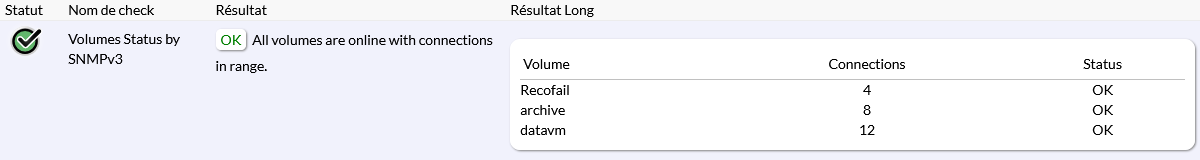

Exemple

Interprétation des données

Statut

Il peut prendre 4 états OK / CRITIQUE / ATTENTION / INCONNU.
- Le statut dépend du retour de sonde (disponibilité du volume) et de la configuration spécifique du check pour les données suivantes :
  - HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-WARN
  - HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MIN-CRIT
  - HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-WARN
  - HPE-NIMBLE-BY-SNMP__VOLUMES-STATUS__MAX-CRIT
- Ci-dessous, un tableau récapitulatif des différents retours possibles :

Le texte de la colonne "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

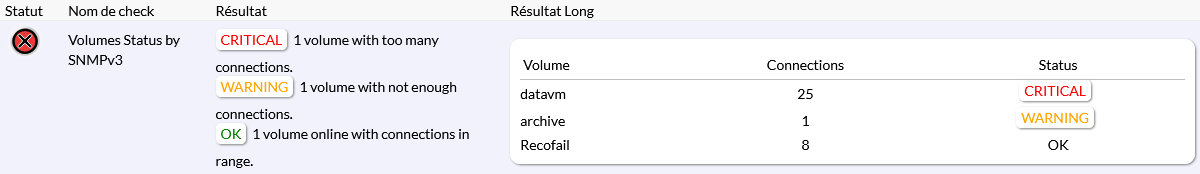

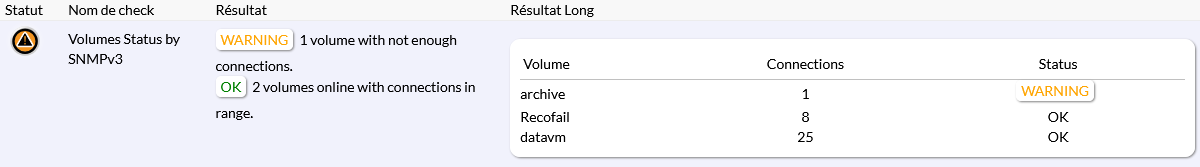

Situation	Statut	Exemple

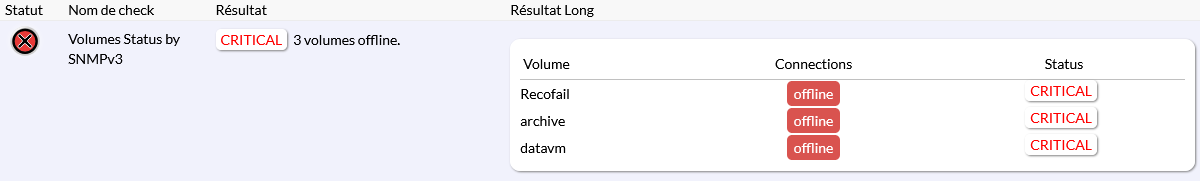

Au moins un volume est offline (indisponible).	CRITIQUE
Le nombre de connexions d'au moins un volume est ≤ à MIN-CRIT (ou ≥ à MAX-CRIT si défini).	CRITIQUE
Le nombre de connexions d'au moins un volume est ≤ à MIN-WARN (ou ≥ à MAX-WARN si défini).	ATTENTION

Résultat

Le résultat court affiche un résumé de l'état des volumes : nombre de volumes offline ou sans assez de connexions, nombre de volumes dont le nombre de connexions est hors bornes, et nombre de volumes dans les limites.

Résultat Long

Le résultat long affiche un tableau, une ligne par volume : nom, nombre de connexions (ou offline si le volume est indisponible) et statut.

Métriques

Interprétation des métriques

Nom de la métrique	Unité	Description	Seuil d'avertissement	Seuil critique
(nom-du-volume)_connections	--	Nombre de connexions iSCSI actives sur le volume au moment de la vérification.	-- ( pas de seuil sur cette métrique )	--

Exemple

Erreurs et pré-requis

Erreurs de connexion ( communes à tous les checks )

UNKNOWN – Session error: timeout

La connexion SNMP est configuré par défaut pour se couper si aucune réponse n'est perçu après cinq secondes ( paramétrable avec HPE-NIMBLE-BY-SNMP__TIMEOUT ).

Cette erreur peut intervenir lorsque :

Aucun accès réseau n'est disponible vers l'hôte.
En SNMP v1 ou v2, la communauté utilisée est incorrecte.
En SNMP v3, la clef privée ( HPE-NIMBLE-BY-SNMP__PRIVPASSWORD ) utilisée est incorrecte.

UNKNOWN – Connect error : 'failed to lookup address information: Name or service not known'

La résolution DNS de l'hôte a échoué.

UNKNOWN – Session error: 'Socket receive error: host unreachable'

La tentative de connexion à l'hôte a échoué à atteindre l'hôte.

Cette erreur peut être générée à cause d'une mauvaise configuration de pare-feu.

UNKNOWN – Session error: 'Socket receive error: connection refused'

La tentative de connexion à l'hôte a été refusé.

Cette erreur peut intervenir lorsque :

Un pare-feu bloque la requête
Le service SNMP du serveur à supervisé n'est pas démarré.

UNKNOWN – Session error: Unexpected report: authentication failure

L'authentification SNMP v3 a échoué.

Cette erreur peut intervenir lorsque :

En SNMP v3, le mot de passe ( HPE-NIMBLE-BY-SNMP__AUTHPASSWORD ) utilisée est incorrecte.
En SNMP v3, la méthode de hachage ( HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL ) utilisée est incorrecte.

UNKNOWN – Session error: Unexpected report: unknown user name

L'utilisateur SNMP v3 utilisé n'existe pas.

UNKNOWN – Session error: Unexpected report: unsupported security level

L'authentification SNMP v3 a échoué. La méthode d'authentification n'est pas authorisé.
