Présentation du problème
Sur une installation de Shinken Entreprise volumineuse contenant beaucoup d'hôte, le démon Broker et en particulier l'interface de Visualisation peuvent montrer des ralentissements. C'est principalement dû au fait que le module WebUI du Broker en charge de l'interface de Visualisation ne s'exécute que sur un seul CPU.
Ce module consomme beaucoup de ressources CPU, car il effectue notamment les opérations suivantes :
- Mise à jour des données dans l'interface de Visualisation par communication avec le Scheduler ( Broks ).
- Réponse aux requêtes en parallèle de tout les utilisateurs.
S'il y a un grand nombre d'utilisateurs simultanés, des problèmes de performances peuvent être observés sur l'interface de Visualisation.
Pour régler ce problème, il est possible d'utiliser plusieurs modules WebUI, qui rendront l'interface de Visualisation accessible via un load balancer ( HAProxy ). Cette modification de l'architecture est donc invisible du point de vue de l'utilisateur.
Mise en place du load balancing

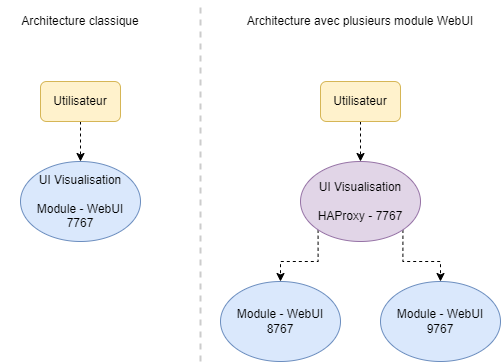

Cette documentation permet de passer de l'Architecture classique à l'Architecture avec plusieurs module WebUI ( voir le schéma à droite ).
À gauche du schéma, on voit une architecture classique, dans laquelle l'utilisateur effectue directement sa requête à l'interface de Visualisation.
À droite, l'utilisateur fait sa requête au HAProxy à la place, qui va répartir les requêtes équitablement et de manière transparente vers une des deux instances du module WebUI.
Définition de plusieurs module WebUI
La première étape pour la mise en place du load balancing est d'avoir plusieurs module WebUI disponibles, sur lesquelles HAProxy va répartir la charge.
On commence donc par dupliquer le module WebUI en copiant /etc/shinken/modules/webui.cfg vers /etc/shinken/modules/webui2.cfg.
On change ensuite le nom du module en WebUI2 et le port en 9767 dans notre module fraîchement dupliqué:
define module {
#======== Module identity =========
# Module name. Must be unique
module_name WebUI2
# Module type (to load module code). Do not edit.
module_type webui
#======== Listening address =========
# host: IP address to listen to.
# note: 0.0.0.0 = all interfaces.
host 0.0.0.0
# port to listen
port 9767
...(suite du fichier coupée)
}
Pour rester fidèle au schéma ci-dessus, on change également le port du module WebUI ( /etc/shinken/modules/webui.cfg ) en 8767.
Il faut ensuite ajouter ce module sur le Broker pour qu'il soit activé. Dans la ligne modules, on ajoute le module WebUI2.
define broker {
# Shinken Enterprise. Lines added by import core. Do not remove it, it's used by Shinken Enterprise to update your objects if you re-import them.
_SE_UUID core-broker-060340145ade11e5b703080027f08538
_SE_UUID_HASH 8e00136f9e61061e07ca0f4a63509b68
# End of Shinken Enterprise part
#======== Daemon name and address =========
# Daemon name. Must be unique
broker_name broker-master
# IP/fqdn of this daemon (note: you MUST change it by the real ip/fqdn of this server)
address 172.16.0.5
...(contenu coupé)
#======== Modules to enable for this daemon =========
# Available:
# - Simple-log : save all logs into a common file
# - WebUI : visualisation interface
# - Graphite-Perfdata : save all metrics into a graphite database
# - sla : save sla into a database
# - Livestatus : TCP API to query element state, used by nagios external tools like NagVis or Thruk
modules Simple-log, WebUI, WebUI2, Graphite-Perfdata, sla, Livestatus
...(suite du fichier coupée)
}
Enfin on redémarre l'Arbiter et le Broker pour prendre en compte le changement de configuration.
service-shinken-arbiter restart
service-shinken-broker restart
Mise en place du HAProxy
La première étape est d'installer HAProxy et de l'activer au démarrage:
Installer HAProxy
yum install haproxy
Activer HAProxy au démarrage
systemctl enable haproxy
On copie ensuite la configuration de HAProxy présente dans le fichier suivant dans /etc/haproxy/haproxy.cfg sur la machine du Broker:
Pour explication, cette configuration de HAProxy se découpe comme suivant:
Déclaration d'un frontend: Tout ce qui arrive sur la machine en TCP sur le port 7767 utilise le backend "webuis"
frontend main *:7767 mode tcp default_backend webuisDéclaration d'un backend: On configure ensuite comme traiter les requêtes envoyées par le frontend. Dans notre cas, on repartit les requêtes entre 2 serveurs "webui1" et "webui2" qui ont chacun leur adresse et leur port.
backend webuis mode tcp balance roundrobin server webui1 127.0.0.1:8767 check fall 1 rise 1 inter 1s server webui2 127.0.0.1:9767 check fall 1 rise 1 inter 1sMise à disposition d'une page de statistiques HAProxy: HAProxy permet de mettre à disposition une page qui présente en temps réel l'état des backends ( dans notre cas les 2 WebUI ).

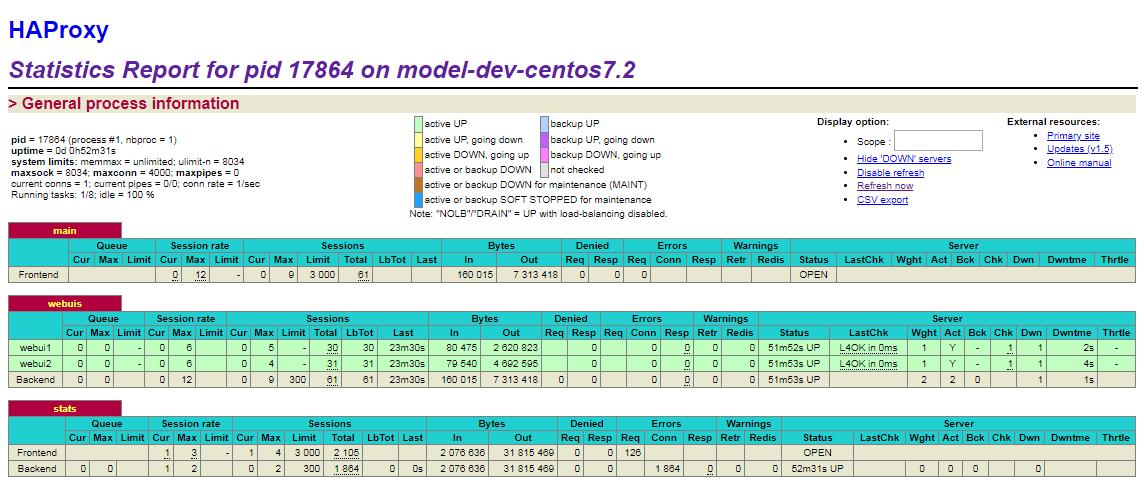

Cette page de statistiques se configure de la manière suivante:listen stats bind :8080 mode http stats enable stats hide-version stats refresh 1s stats show-node stats auth admin:shinken stats uri /loadbalancer-statsDans cet exemple, elle est accessible via http://ip-haproxy:8080/loadbalancer-stats, protégée par une authentification ( user: "admin", password: "shinken" ) et se présente comme suivant:
La dernière étape est de démarrer le service HAProxy ( ou le redémarrer pour prendre en compte la configuration ):
systemctl restart haproxy
Les URL suivantes sont alors disponibles:
- http://ip-haproxy:7767 ou https://ip-haproxy:7767 si les modules WebUI sont en HTTPS
- http://ip-haproxy:8080 pour la page de statistiques
Superviser le HAProxy
Le HAProxy peut aussi être supervisé depuis Shinken. Pour ça, il faut mettre la sonde check_haproxy en place sur le serveur du broker ( dans /var/lib/shinken-user/libexec/ ).
Cette sonde nécessite la dépendance perl-Switch pour fonctionner. Pour installer celle-ci :
sous Centos7 :
yum install perl-Switch
sous Almalinux 8 :
dnf --enablerepo=powertools install perl-Switch
Ou via RPM directement au lien suivant : https://almalinux.pkgs.org/8/almalinux-powertools-aarch64/perl-Switch-2.17-10.el8.noarch.rpm.html
Le fichier de la sonde à mettre en place est le suivant:
Il faut penser à lui donner les droits d’exécutions:
chmod a+x /var/lib/shinken-user/libexec/check_haproxy
Pour la lancer:
/var/lib/shinken-user/libexec/check_haproxy -S /var/lib/haproxy/stats -D 'C<u,.501,0.01,25,50>'
- u: on ne compte que les serveurs up
- 0.501 : on passe en WARNING si on passe en dessous de 50.1% des serveurs disponibles
- 0.01: on passe en CRITICAL si on passe en dessous de 0.1% des serveurs disponibles
- 25: on passe en WARNING si on dépasse les 25% de sessions autorisées
- 50: on passe en CRITICAL si on dépasse les 50% de sessions autorisées
Voici un exemple de rendu de la sonde:
Résolutions de problèmes courants
HAProxy affiche dans les l'erreur "Starting frontend main: cannot bind socket [0.0.0.0:7767]"
Il se peut que HAProxy refuse de démarrer puisqu'il n'arrive pas à utiliser le port 7767. Dans ce cas, on a l'erreur suivante dans le journal du système sous CentOS 7 ( obtenu avec la commande "journalctl -xe" ):
Mar 11 14:50:46 model-dev-centos7.2 systemd[1]: Starting HAProxy Load Balancer... -- Subject: Unit haproxy.service has begun start-up -- Defined-By: systemd -- Support: http://lists.freedesktop.org/mailman/listinfo/systemd-devel -- -- Unit haproxy.service has begun starting up. Mar 11 14:50:46 model-dev-centos7.2 polkitd[669]: Unregistered Authentication Agent for unix-process:4715:1812926 (system bus name :1.306, object path /org/freedesktop/PolicyKit1/AuthenticationAgent, locale en_US.UTF-8) (disconnected from bus) Mar 11 14:50:46 model-dev-centos7.2 haproxy-systemd-wrapper[4721]: haproxy-systemd-wrapper: executing /usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -Ds Mar 11 14:50:46 model-dev-centos7.2 haproxy-systemd-wrapper[4721]: [ALERT] 069/145046 (4722) : Starting frontend main: cannot bind socket [0.0.0.0:7767] Mar 11 14:50:46 model-dev-centos7.2 haproxy-systemd-wrapper[4721]: haproxy-systemd-wrapper: exit, haproxy RC=1 Mar 11 14:50:46 model-dev-centos7.2 systemd[1]: haproxy.service: main process exited, code=exited, status=1/FAILURE Mar 11 14:50:46 model-dev-centos7.2 systemd[1]: Unit haproxy.service entered failed state. Mar 11 14:50:46 model-dev-centos7.2 systemd[1]: haproxy.service failed.
On peut vérifier dans ce cas que le port n'est pas déjà réservé par un processus. On fait cette vérification avec la commande:
netstat -lapute | grep 7767
Si cette commande a une sortie vide, on voit alors qu'aucun processus n'a effectué de bind sur le port 7767. Sinon, on a une ligne qui indique le protocole, l'utilisateur et le PID/processus responsable de l'écoute:
$ netstat -lapute | grep 7767 tcp 0 0 0.0.0.0:7767 0.0.0.0:* LISTEN shinken 201712 4600/shinken-broker
- Si le port est déjà réservé par un processus, on peut éteindre ce processus pour libérer le port
- Si personne n'utilise le port, la cause peut se situer du côté de SELinux qui empêche l'utilisation du port par HAProxy.
- On peut confirmer cette hypothèse en commençant par vérifier si SELinux est activé sur la machine avec la commande suivante:
$ sestatus SELinux status: enabled SELinuxfs mount: /sys/fs/selinux SELinux root directory: /etc/selinux Loaded policy name: targeted Current mode: enforcing Mode from config file: enforcing Policy MLS status: enabled Policy deny_unknown status: allowed Max kernel policy version: 31
- On peut alors désactiver SELinux ou bien autoriser HAProxy à utiliser des ports ( conseillé ):
setsebool -P haproxy_connect_any=1
Le check Haproxy affiche l'erreur "HAPROXY UNKNOWN: Cannot connect to socket /var/lib/haproxy/stats (check_haproxy 1.0.3)"
Si shinken affiche le le message suivant :
/var/lib/shinken-user/libexec/check_haproxy -S /var/lib/haproxy/stats -D 'C<u,.501,0.01,25,50>' HAPROXY UNKNOWN: Cannot connect to socket /var/lib/haproxy/stats (check_haproxy 1.0.3)
La raison est que la sonde a été exécutée manuellement via l'utilisateur root, le fichier temporaire /var/lib/haproxy/stats créé lors de son exécution, sera en root si c'est le fichier n'existait pas ( creation du fichier ) .
- De ce fait, la prochaine execution de la sonde par le poller sous l'utilisateur Shinken, le fichier stats ne pourra pas etre utilisé.
Pour corriger le problème, on peut :
Supprimer le fichier de stats :
rm -f /var/lib/haproxy/stats
Modifier les droits du fichier pour les attribuer à Shinken :
chown shinken:shinken /var/lib/haproxy/stats
