Contexte
Le modèle Switch-SNMPv1v2-detailed permet d'avoir un point de vue plus détaillé sur chaque interface du switch, et donner des informations plus précises comme la mémoire RAM disponible et l'état du CPU.
Sommaire des checks
| Nom | Description |
|---|---|
Hardware Health Switch SNMPv1v2 | Il vérifie le bon fonctionnement physique du matériel de l'appareil ( alimentation, ventilateurs, températures, disques… ). ( voir la page Hardware Health Switch SNMPv1v2 - Switch-SNMPv1v2-detailed ) |
Cpu Switch SNMPv1v2 | Il récupère et affiche les informations concernant l'utilisation du/des processeur(s) du switch. ( voir la page Cpu Switch SNMPv1v2 ) |
Memory Switch SNMPv1v2 | Il récupère et affiche les informations sur l'utilisation mémoire du switch. ( voir la page Memory Switch SNMPv1v2 ) |
$KEY$ : Errors Switch SNMPv1v2 ( exemple : $KEY$ = Vlan201, Vlan202 | Il récupère et affiche le taux moyen d'erreurs en entrée et en sortie des interfaces. ( voir la page $KEY$ Errors Switch SNMPv1v2 ) Utilise le mécanisme de DuplicateForEach ( Données SWITCH_INTERFACES ) |
$KEY$ : Status Switch SNMPv1v2 ( exemple : $KEY$ = Vlan201, Vlan202 | Il récupère et affiche les informations concernant le statut des interfaces réseaux de votre switch. ( voir la page $KEY$ Status Switch SNMPv1v2 ) Utilise le mécanisme de DuplicateForEach ( Données SWITCH_INTERFACES ) |
$KEY$ : Usage Switch SNMPv1v2 ( exemple : $KEY$ = Vlan201, Vlan202 | Il récupère et affiche les informations sur le volume d'utilisation de toutes les interfaces réseaux de votre switch. ( voir la page $KEY$ Usage Switch SNMPv1v2 ) Utilise le mécanisme de DuplicateForEach ( Données SWITCH_INTERFACES ) |
Les données
Les données communes
l'Hôte ( Onglet Données ) La Communauté SNMP v1/v2 défini sur votre switch : l'Hôte ( Onglet Données ) Donnée permettant au check de s'arrêter après un certain temps si une tâche ne s'est pas terminée. ( La valeur doit être supérieure à 3 ) l'Hôte ( Onglet Données ) Donnée correspondant au port SNMP sur lequel le démon SNMP de votre équipement écoute. l'Hôte ( Onglet Données ) Dossier dans lequel la sonde stockera ses fichiers de travail Remarque Par défaut, la donnée SNMPCOMMUNITY prend le contenu de la donnée globale $SNMPCOMMUNITYREAD$ dont la valeur est modifiable dans le fichier /etc/shinken/resource.d/snmp.cfg, La modification des valeurs par défaut présentes dans le fichier du serveur ( /etc/shinken/resource.d/snmp.cfg ) nécessite un redémarrage des démons suivants : Donc, pour changer la valeur de SNMPCOMMUNITY, vous pouvez :Nom Modifiable sur Unité Défaut Valeur par défaut à l'installation de Shinken Description SNMPCOMMUNITY
-- $SNMPCOMMUNITYREAD$ public SWITCH_TIMEOUT
secondes 60 60 SWITCH_PORT
-- 161 161 SWITCH_WORKING_FOLDER
/var/tmp/check_nwc_health /var/tmp/check_nwc_health
Les données spécifiques
Pour le check "Cpu Switch SNMPv1v2"
| Nom | Modifiable sur | Unité | Défaut | Valeur par défaut à l'installation de Shinken | Description |
|---|---|---|---|---|---|
SWITCH_CPU_LOAD_CRIT | l'Hôte ( Onglet Données ) | Pourcentage | 90 | 90 | Valeur de charge à partir de laquelle le check passe en CRITIQUE. |
SWITCH_CPU_LOAD_WARN | l'Hôte ( Onglet Données ) | Pourcentage | 80 | 80 | Valeur de charge à partir de laquelle le check passe en AVERTISSEMENT. |
Pour le check "Memory Switch SNMPv1v2"
| Nom | Modifiable sur | Unité | Défaut | Valeur par défaut à l'installation de Shinken | Description |
|---|---|---|---|---|---|
SWITCH_MEMORY_USAGE_CRIT | l'Hôte ( Onglet Données ) | Pourcentage | 90 | 90 | Valeur de charge à partir de laquelle le check passe en CRITIQUE. |
SWITCH_MEMORY_USAGE_WARN | l'Hôte ( Onglet Données ) | Pourcentage | 80 | 80 | Valeur de charge à partir de laquelle le check passe en AVERTISSEMENT. |
Les données DFE ( Duplicate Foreach )
| Nom | Modifiable sur | Unités | Défaut | Valeur par défaut à l'installation de Shinken | Description |
|---|---|---|---|---|---|
SWITCH_INTERFACES | l'Hôte ( Onglet Données ) | --- | port1,port2 | port1,port2 | Nom de ou des interfaces ( séparés par une virgule ), exemple "Vlan01,Vlan02,Vlan03". |
Utilisation

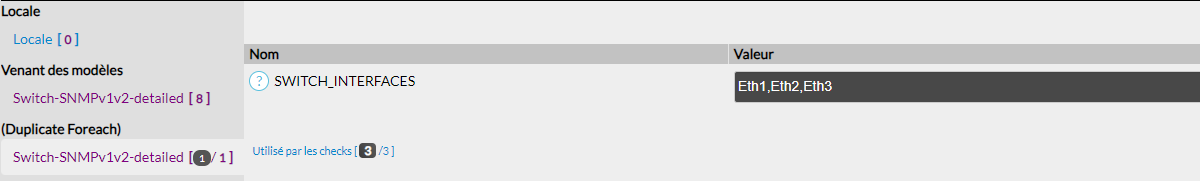

Il vous faudra saisir les noms des interfaces à surveiller :
- Dans l'exemple ci-dessous, le modèle liste par défaut les interfaces appelées port1 et port2.
- Changer cette liste avec les noms qui concernent votre équipement :
- Par exemple Eth1, Eth2, Eth3, pour avoir les checks surveillant ces interfaces.
Pour cette donnée,
- La virgule sert de séparateur.
- Vous pouvez mettre n'importe quelle chaîne de caractères.
Si vous voulez surveiller les interfaces réseaux non continues, comme les Eth1, Eth2, Eth3 et Eth9, Eth10, il vous suffit d'en faire la liste :
Eth1,Eth2,Eth3,Eth9,Eth10
Astuce
Si vous voulez générer une liste de 256 ports de la forme Eth0,Eth1, Eth2, ... Eth255, le faire à la main serait très fastidieux !
Nous avons donné la possibilité de générer AUTOMATIQUEMENT les nombres :
- La syntaxe [nombre1-nombre2] permet de générer plusieurs valeurs
- donc pour avoir notre liste, saisissez Eth[0-255]
| Syntaxe | Résultats | Commentaire |
|---|---|---|
| Eth[5-9] | Eth5,Eth6,Eth7,Eth8,Eth9 | Pour une liste d'interfaces continues |
| Eth[5-9], Eth[60-65] | Eth5,Eth6,Eth7,Eth8,Eth9,Eth60,Eth61,Eth62,Eth63,Eth64,Eth65 | Pour faire des sauts entre plusieurs listes d'interfaces continues |
| Eth[2-3][0-5] | Eth20,Eth21,Eth22,Eth23,Eth24,Eth25,Eth30,Eth31,Eth32,Eth33,Eth34,Eth35 | Pour faire un saut régulier entre des listes d'interfaces |
La génération de la liste des valeurs souhaitées se fera par l'Arbiter après la mise en production, elle sera visible uniquement dans l'interface de visualisation, du coté de l'interface de production la syntaxe du DFE ne seras pas interprétée.
Comment appliquer un modèle d'hôte à un hôte
Dans l'interface de Configuration : Dans votre fichier de définition de vos éléments à importer via votre collecteur :Application du modèle via l'interface de Configuration
Application du modèle via un collecteur d'import de fichiers au format .cfg
define host {
host_name mon_hôte
use mon-modèle
}
