Description



Le widget 360 présente une vue 3D de l'arbre de dépendances.

Ce widget est très utile pour les arbres complexes

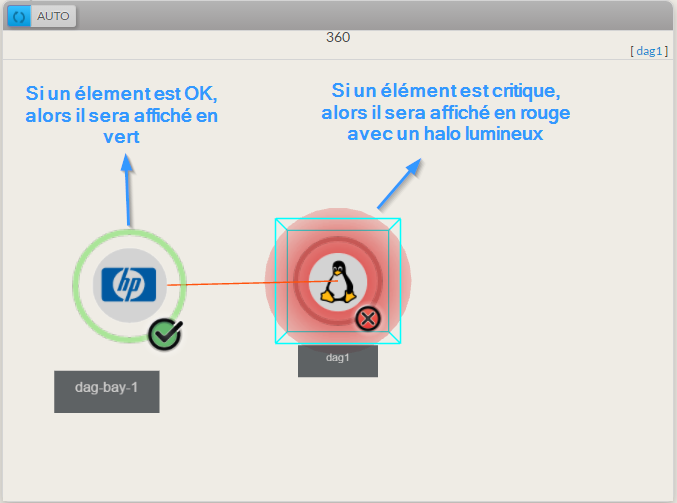

Chaque nœud de l'arbre contient les informations suivantes :

  • Son nom
  • Son statut
  • Une icône selon son type, basé sur les tags détectés lors de la configuration .




(exemple: un hôte Apache aura une icône en forme de plume)





Depuis l'hôte choisi, il présente en 3D toutes les dépendances jusqu'à 10 sauts ( liens entre les éléments définis dans la définition de l'élément).




NOTE

Le widget 360 ne présente que des hôtes/clusters.

Mais si un check est en Critique ou en Attention, l'hôte sera présenté dans le même état.



Usage



Centrer la vue sur un élément

  • Double clic sur l'élément choisi, une boîte bleue l'entoure, ce qui indique qu'elle est maintenant sélectionnée.
  • La vue passe en vue panoramique et le niveau de zoom est mise à jour en conséquence.



Tourner autour de l'élément sélectionné

  • En gardant appuyé le bouton gauche de la souris, déplacer la souris pour faire tourner la vue.
  • Pour changer d'angle, centrer la vue sur un autre élément .

Vue panoramique

Garder le doigt appuyé sur le bouton droit de la souris et déplacer la souris pour naviguer.

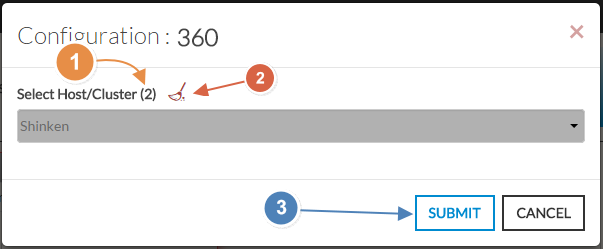

Configuration

  1. Sélectionnez le nom d'un hôte ou d'un cluster dans la première liste.
    • Le nombre total des hôtes et clusters apparaîtra (1).
    • Si aucun élément n'est déjà sélectionné, la liste de tous les hôtes disponibles apparaîtra automatiquement.
    • Vous pouvez réduire la liste en saisissant une partie du nom de l’élément directement. La liste se mettra automatiquement à jour.
    • Vous pouvez nettoyer la sélection en cliquant sur l'icône "balai" (2).

  2. Une fois configuré, appuyer sur le bouton "Valider" (3).
