Contexte

Le check Interface Status by SNMPv3 vérifie l'état opérationnel (up/down) des interfaces réseau de la baie de stockage HPE Nimble.

  • Il compte le nombre d'interfaces « Up » parmi celles retenues par un filtre (expression régulière sur le nom d'interface), et compare ce nombre à des seuils.
  • Le tableau de l'ensemble des interfaces retenues (statut, nom, adresse MAC) est affiché dans les métriques.

Paramétrage

Le check utilise la ligne de commande suivante ( exemple en authPriv, les arguments varient selon le niveau de sécurité configuré ) :

$HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_interfaces_status
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --regex "$_HOSTHPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX$"
    -w "$_HOSTHPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARN$"
    -c "$_HOSTHPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRIT$"
    --snmp_version "3"
    --username "$_HOSTHPE-NIMBLE-BY-SNMP__V3-LOGIN$"
    --security_level "authPriv"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__V3-PROTOCOL-AUTH$"
    --auth_passphrase "$_HOSTHPE-NIMBLE-BY-SNMP__V3-PASSPHRASE-AUTH$"
    --priv_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__V3-PROTOCOL-PRIV$"
    --priv_passphrase "$_HOSTHPE-NIMBLE-BY-SNMP__V3-PASSPHRASE-PRIV$"

Les arguments d'authentification et de chiffrement ne sont transmis que pour les modes de connexion qui les utilisent ( noAuthNoPriv / authNoPriv / authPriv ), voir la page Configuration.

Données utilisées provenant des modèles

Données communes pour les checks des modèles

Données spécifiques pour ce check

NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEXl'Hôte ( Onglet Données )--.*.*Filtre par expression régulière appliqué sur le nom (ifDescr) des interfaces réseau. Seules les interfaces dont le nom correspond au filtre sont analysées.
HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARNl'Hôte ( Onglet Données )--11Nombre minimum d'interfaces « Up » ( parmi celles retenues par le filtre ) en dessous duquel le check passe en ATTENTION.
HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRITl'Hôte ( Onglet Données )--22Nombre minimum d'interfaces « Up » ( parmi celles retenues par le filtre ) en dessous duquel le check passe en CRITIQUE. Doit être supérieur ou égal à HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARN.

Données DFE ( Duplicate Foreach )

Pas de données DFE pour ce check.

Données utilisées provenant du check

Résultat

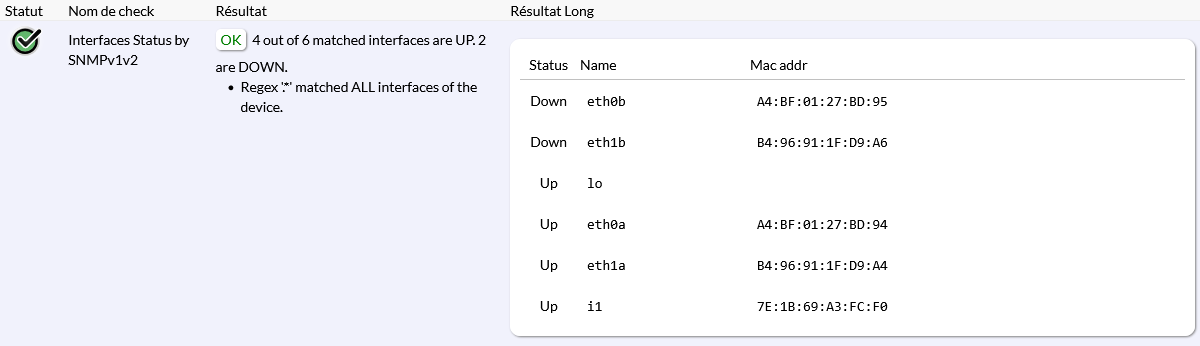

Exemple

Interprétation des données

Statut

  • Le check compte le nombre d'interfaces « Up » parmi celles retenues par le filtre, et compare ce nombre aux seuils :
    • HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARN
    • HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRIT

Contrairement à un seuil d'utilisation classique, ici MIN-UP-CRIT est la valeur la plus haute : elle représente le nombre d'interfaces « Up » à atteindre pour être totalement OK. En dessous, le check passe en ATTENTION ; en dessous de MIN-UP-WARN, il passe en CRITIQUE.

Voici un tableau récapitulatif du statut attendu suivant le retour de sonde ( avec les valeurs par défaut warn=1, crit=2 ) :



Situation Statut Exemple
  • Le nombre d'interfaces Up ( parmi celles retenues par le filtre ) est ≥ à HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRIT.
 OK

  • Le nombre d'interfaces Up est ≥ à HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARN et < à HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRIT.
 ATTENTION

  • Le nombre d'interfaces Up est < à HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARN.
 CRITIQUE

( capture à insérer )

  • Aucune interface n'est remontée par la baie .
INCONNU

( capture à insérer )

  • Aucune interface ne correspond au filtre HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX.
INCONNU

( capture à insérer )


Résultat

Le résultat court indique combien d'interfaces retenues sont Up/Down ( ex. « All 4 matched interfaces are UP. » ou « 1 out of 4 matched interfaces are UP. 3 are DOWN. » ), le taux de correspondance du filtre par rapport au nombre total d'interfaces de l'équipement, et, si le statut n'est pas OK, le seuil qui explique le changement de statut.

Résultat Long

Le résultat long contient un tableau listant, pour chaque interface retenue par le filtre ( triées par statut ) :

  • Son statut ( Up, Down, Testing, Dormant, Not Present, Lower Layer Down ou Unknown ).
  • Son nom ( ifDescr ).
  • Son adresse MAC.

Métriques

Définition

Nom de la métriqueUnitéDescriptionSeuil d'avertissementSeuil critique
interfaces_up_count--Nombre d'interfaces « Up » parmi celles retenues par le filtre ( min=0, max=nombre d'interfaces retenues )HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-WARNHPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__MIN-UP-CRIT

Exemple

Erreurs et pré-requis

Erreurs de configuration de l'hôte à superviser ( spécifique à ce check )

UNKNOWN – no interfaces on device

La baie de stockage ne remonte aucune interface réseau via SNMP ( la table ifTable / ifDescr est vide ).

[Capture d'écran]

RESOLUTION : Vérifiez que le service SNMP de la baie expose bien la MIB IF-MIB ( ifDescr, ifOperStatus, ifPhysAddress ). Un snmpwalk manuel sur ces OIDs doit renvoyer au moins une interface.

UNKNOWN – no interface matched regex [...]

Aucune interface de la baie ne correspond au filtre HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX configuré.

[Capture d'écran]

RESOLUTION : Corrigez la valeur de HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX. Pour lister les interfaces disponibles et leur nom exact, la commande suivante peut être utilisée depuis le poller :

snmpwalk -v3 -u <utilisateur> -l <niveau> -a <auth_protocol> -A <auth_passphrase> -x <priv_protocol> -X <priv_passphrase> <ip-baie> IF-MIB::ifDescr

UI CONFIGURATION - PARAMETER ISSUE – Invalid argument: Invalid regex pattern '...'

La valeur de HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX n'est pas une expression régulière valide.

[Capture d'écran]

RESOLUTION : Corrigez la syntaxe de l'expression régulière renseignée dans HPE-NIMBLE-BY-SNMP__INTERFACES-STATUS__REGEX ( ex. .* pour toutes les interfaces ).
