Description

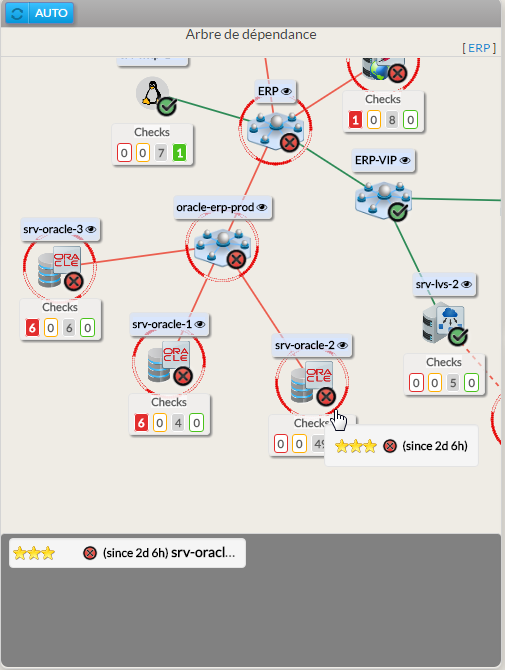

Ce widget présente l'arbre de dépendance d'un hôte ou d'un cluster.

  • Un arbre 2D apparaît depuis l'élément sélectionné (hôte ou check), montrant ses liens de dépendance:
  • Un nœud représentera soit un hôte, un cluster ou un check.
  • Chaque élément a 4 composants :



  • Son nom
  • L'icone représentant son type
  • Son statut (voir Statut & Context pour la liste).
  • Si l'élément est un hôte, les checks disponibles apparaîtront dans 4 boîtes selon leur statut (Critique, Attention, Inconnu, Ok)
  • Vous pouvez accéder à la vue détail en cliquant sur l'icône "œil"




  • Si, dans le graphe de dépendance, certains éléments avec un fort impact métier ne sont pas en état “OK”, ils apparaîtront en bas du graphe.








Utilisation



Vous pouvez naviguer à l'intérieur de l'arbre.

Déplacer l'arbre

  • Maintenez enfoncer le bouton gauche ou droite de la souris pour déplacer l'arbre.


Centrer l'arbre sur un élément non OK

  • Cliquez sur le nom de l'élément pour centrer la vue sur lui .


Re-Centrer sur l'élément initial

  • Pour revenir au départ, appuyez sur le bouton recharger.


Ouvrir la vue détail d'un élément

  • Vous pouvez accéder à la vue "détail" d'un élément en cliquant sur l'icône "œil", qui se situe près du nom de l'élément.

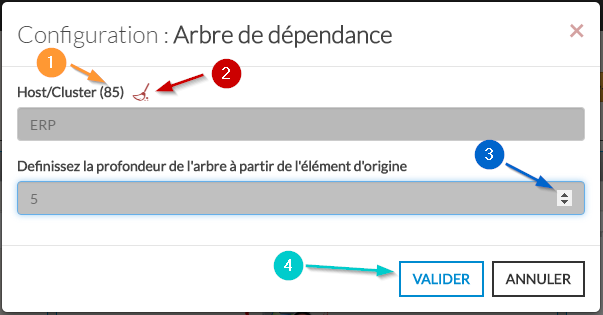

Configuration







  1. Sélectionnez un hôte ou un nom de cluster dans la liste.
      • Le nombre total d'hôtes et de clusters apparaîtra près de "Hôte/Cluster" (1)
      • Si aucun n'est déjà sélectionné, la liste de tous les hôtes disponibles apparaîtra automatiquement
      • Vous pouvez faire un filtre sur un nom en saisissant directement dans la liste
      • Vous pouvez nettoyer la sélection en cliquant sur l'icône balai (2)

  2. Profondeur de l'arbre.
    • Par défaut, la profondeur est définie à 5, mais vous pouvez le modifier à volonté entre 1 et 10 (3)

  3. Une fois la configuration terminée, appuyez sur le bouton Valider (4)
