Description

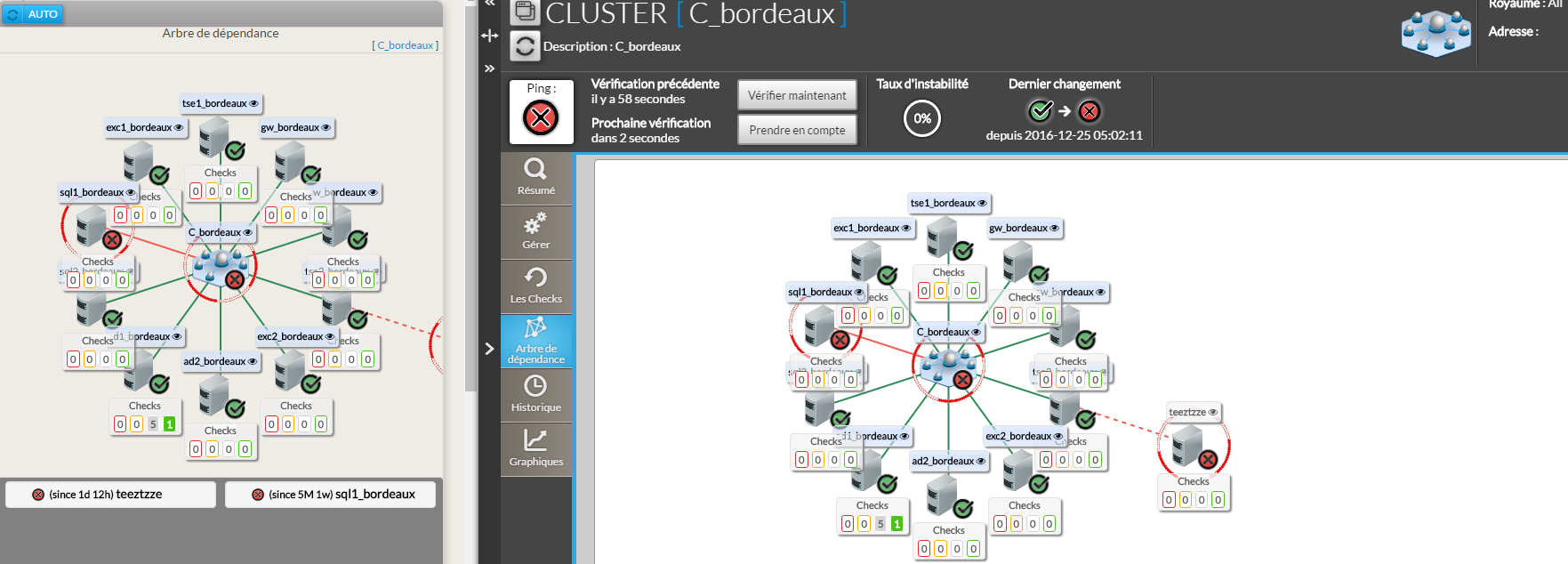

Cet onglet présente l'arbre de dépendances d'un hôte ou d'un cluster.

Il fonctionne de la même façon que le Widget Graphe de Dépendance.

  • La vue 2D démarre de l'élément choisi et présente les liens de dépendance :
    • Définition du Cluster (voir Clusters)
    • Les liens définis manuellement entre éléments dans l'interface de configuration hôte.
  • Un nœud sera la représentation, soit d'un hôte, d'un cluster ou d'un check.
  • Si, dans le graphe de dépendances, certains éléments ne sont pas dans l'état OK, ils seront visibles en bas du graphe

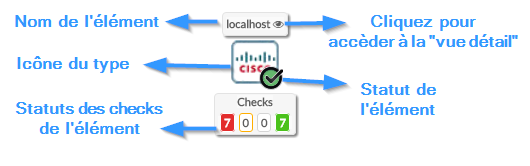

  • Chaque élément à 4 composants :
    • Son nom
    • Son icône représentant son type
    • Son statut (icône état => voir Statut & Contexte pour la liste)
    • Les checks disponibles seront présentés dans 4 boites triées par statut (Critique, Attention, Inconnu, Ok)
    • Vous pouvez accéder à la vue détail de cet élément en cliquant sur l'icône "œil"


























Utilisation

Vous pouvez naviguer dans l'arbre pour voir les dépendances.

Déplacer l'arbre

      • Un clic de souris maintenu permet de déplacer l'arbre.


 Centrer l'arbre sur les éléments non OK

      • Cliquez sur le nom de l'élément pour centrer la vue sur celui-ci.


Re-Centrer sur l'élément initial

      • Cliquez sur le bouton rechargement pour revenir sur l'élément initial.


Ouvrir la vue détail sur un nœud spécifique


    • Vous pouvez accéder à la vue détail d'un élément en cliquant sur l'icône "œil" près du nom de l'élément.
