Contexte

Le check Network Interfaces by WinRM  permet d'obtenir l'état des interfaces réseau de la machine via le protocole SNMP sur une machine Linux.

  • Chaque interface est présentée avec son état ainsi que ses statistiques de bande passante.

Paramétrage

Le check utilise la ligne de commande suivante :

$WINDOWS-BY-WINRM__SHINKEN__PLUGINSDIR$/check_windows_health_by_winrm_rust --check check_network_interfaces
    --hostname "$HOSTADDRESS$"
    --port "$_HOSTWINDOWS_BY_WINRM__PORT$"
    --username "$_HOSTWINDOWS_BY_WINRM__DOMAINUSER$"
    --password "$_HOSTWINDOWS_BY_WINRM__DOMAINPASSWORD$"
    --auth_method "$_HOSTWINDOWS_BY_WINRM__AUTHMETHOD$"
    --timeout "$_HOSTWINDOWS_BY_WINRM__TIMEOUT$"
    --regex "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__NET-INTERFACES$"
    --in_warning "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__IN-WARN$"
    --in_critical "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__IN-CRIT$"
    --out_warning "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__OUT-WARN$"
    --out_critical "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__OUT-CRIT$"
    --extend "$_HOSTWINDOWS-BY-WINRM__NETWORK-INTERFACES__EXTEND$"
    --linux_winrm_tmp_wf "$_HOSTWINDOWS_BY_WINRM__LINUX-WORKING-FOLDER$"

Données utilisées provenant des modèles

Données communes pour les checks des modèles

Les données communes pour certain checks

Pour les checks suivants :

  • Network Interfaces by WinRM
  • Stats Kernel by WinRM (en developpement)
  • Stats NFS by WinRM (en developpement)
  • Stats Disks by WinRM (en developpement)

NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
WINDOWS-BY-WINRM__WORKING-FOLDER-BASE-PATH

l'Hôte

( Onglet Données )

--/tmp /tmp Chemin absolu où sera créé le dossier WINDOWS-BY-WINRM__WORKING-FOLDER-TMP-DIRNAME.
WINDOWS-BY-WINRM__WORKING-FOLDER-TMP-DIRNAME


l'Hôte

( Onglet Données )

--shinken shinken Nom de dossier temporaire où seront stockés les fichiers temporaires générés par les sondes.
Ne peut contenir uniquement des caractères alphanumériques, slash, antislash, espace, guillemet simple et double, tiret et tiret du bas.

Données spécifiques pour ce check

NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
WINDOWS-BY-WINRM__NET-INTERFACES__NET-INTERFACES

l'Hôte

( Onglet Données )

--
.*
 .* Filtre sur les interfaces présenté sous forme d'expression régulière. Prend toutes les interfaces par défaut.

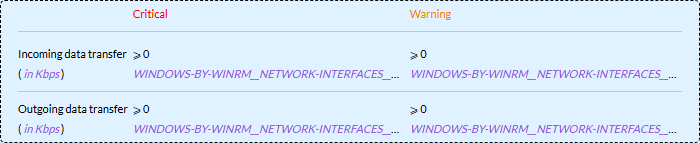

WINDOWS-BY-WINRM__NET-INTERFACES__IN-WARN

l'Hôte

( Onglet Données )

--
0
 0

Seuil d' ATTENTION de transfert entrants sur les interfaces (en Kbps).
Utilisez la valeur par défaut 0 pour ignorer le seuil.

WINDOWS-BY-WINRM__NET-INTERFACES__IN-CRIT

l'Hôte

( Onglet Données )

--
0
 0

Seuil CRITIQUE de transfert entrants sur les interfaces (en Kbps).
Utilisez la valeur par défaut 0 pour ignorer le seuil.

WINDOWS-BY-WINRM__NET-INTERFACES__OUT-WARN

l'Hôte

( Onglet Données )

--
0
 0

Seuil d' ATTENTION de transfert sortant sur les interfaces (en Kbps).
Utilisez la valeur par défaut 0 pour ignorer le seuil.

WINDOWS-BY-WINRM__NET-INTERFACES__OUT-CRIT

l'Hôte

( Onglet Données )

--
0
 0

Seuil CRITIQUE de transfert sortant sur les interfaces (en Kbps).
Utilisez la valeur par défaut 0 pour ignorer le seuil.

WINDOWS-BY-WINRM__NETWORK-INTERFACES__EXTEND

l'Hôte

( Onglet Données )

--falsefalseAffiche un second tableau dans le résultat long qui ajoute des informations supplémentaire sur l'utilisation des interfaces réseaux.

Données DFE ( Duplicate Foreach )

Pas de données DFE pour ce check

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Résultat

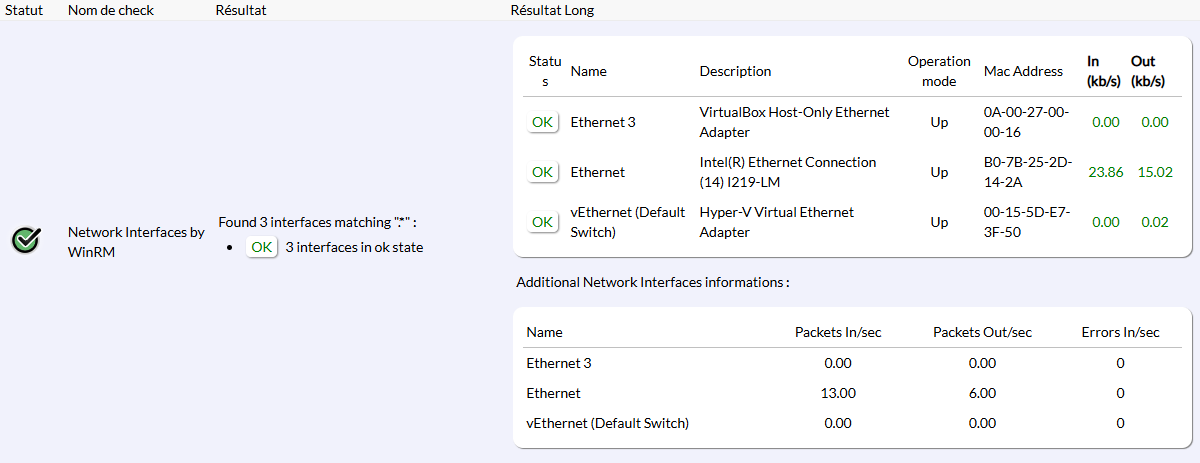

Exemple

Interprétation

Statut

  • Il peut prendre 4 valeurs  OK / CRITIQUE / ATTENTION / INCONNU .

    • Le statut va dépendre du retour de sonde et de la configuration spécifique du check pour les données suivantes :

      • WINDOWS-BY-WINRM__NET-INTERFACES__IN-WARN
      • WINDOWS-BY-WINRM__NET-INTERFACES__IN-CRIT
      • WINDOWS-BY-WINRM__NET-INTERFACES__OUT-WARN
      • WINDOWS-BY-WINRM__NET-INTERFACES__OUT-CRIT
    • Voici un tableau récapitulatif du statut attendu suivant le retour de sonde :


Le check sera automatiquement en INCONNU dès l'installation du pack, il suffit d'attendre que le check récupère les informations suffisantes .

Situation

Statut

Exemple

  • Un ou plusieurs des seuils suivants sont dépassés :
    • WINDOWS-BY-WINRM__NET-INTERFACES__IN-CRIT
    • WINDOWS-BY-WINRM__NET-INTERFACES__OUT-CRIT

CRITIQUE



  • Un ou plusieurs des seuils suivants sont dépassés :
    • WINDOWS-BY-WINRM__NET-INTERFACES__IN-WARN
    • WINDOWS-BY-WINRM__NET-INTERFACES__OUT-WARN
 ATTENTION

  • Aucune interface réseau ne correspond à WINDOWS-BY-WINRM__NET-INTERFACES__NET-INTERFACES
 CRITIQUE

  • Les calculs de moyenne des débits ne sont pas disponibles pour le moment.
 INCONNU

Résultat

Le résultat contient un message indiquant le status ainsi que le nombre d'interfaces réseaux trouvées

Résultat Long

Le résultat long fournit des détails sur chaque interface réseau détectée, incluant son statut ainsi que son débit en Kbps pour les téléchargements et les envois de données.

La donnée WINDOWS-BY-WINRM__NETWORK-INTERFACES__EXTEND configuré à true permet d'afficher un second tableau pour afficher davantage d'informations sur les interfaces réseaux.

Métriques

Nom de la métriqueDescription
( NOM_INTERFACE )_in_octetTotal d'octets émis par l'interface
( NOM_INTERFACE )_out_octetTotal d'octets reçus par l'interface
( NOM_INTERFACE )_in_bit_per_secondDébit entrant moyen
( NOM_INTERFACE )_out_bit_per_secondDébit sortant moyen
( NOM_INTERFACE )_total_in_packetsTotal des paquets entrants
( NOM_INTERFACE )_total_out_packetsTotal des paquets sortants
( NOM_INTERFACE )_in_packets_per_secondNombre moyen de paquets entrants par second
( NOM_INTERFACE )_out_packets_per_secondNombre moyen de paquets sortants par seconde
( NOM_INTERFACE )_total_in_packets_errorsNombre total d’erreurs de paquets entrants
( NOM_INTERFACE )_in_errors_per_secondTaux d’erreur de paquets entrants par seconde
