Contexte

Le check $KEY$ Frontend Traffic by SSH permet de superviser l’activité réseau d’un frontend HAProxy.

Il collecte et analyse différents indicateurs de trafic afin de suivre l’utilisation du frontend et de détecter rapidement une anomalie ou une surcharge de celui-ci.


En fonction de l’activité des utilisateurs et des applications publiées, un frontend peut générer une charge réseau importante. Une évolution inhabituelle des métriques de trafic peut révéler :

  • Une surcharge de connexions utilisateurs
  • Une consommation réseau anormale
  • Une attaque DDoS ou un trafic malveillant
  • Un dysfonctionnement applicatif provoquant une hausse des requêtes
  • Une saturation progressive des ressources du frontend.


Ce check permet donc :

  • De surveiller le trafic entrant et sortant du frontend
  • De suivre le taux de requêtes et de connexions actives
  • D’estimer le nombre d’utilisateurs actuellement connectés
  • D’identifier rapidement une montée en charge inhabituelle

Pour résumer, ce check est un indicateur clé pour assurer le bon fonctionnement et la stabilité du trafic applicatif exposé par HAProxy.

Panel

Paramétrage

Le check utilise la ligne de commande suivante :

Code Block
languagebash
themeEmacs
$SHINKEN_HAPROXY-BY-SSH_PLUGINSDIR$/check_haproxy_SSH.py
	-H "$HOSTADDRESS$"
	-u "$_HOSTHAPROXY-BY-SSH__SSH-USER$"
	-k "$_HOSTHAPROXY-BY-SSH__SSH-KEY$"
	-x "$_HOSTHAPROXY-BY-SSH__SSH-PASSPHRASE$"
	-p "$_HOSTHAPROXY-BY-SSH__SSH-PORT$"
	--mode frontend_statustraffic
	-wd "$_HOSTHAPROXY-BY-SSH__SESSIONS-USAGE__SESSIONS-USAGE-WARN$
;$_HOSTHAPROXY-BY-SSH__WAITING-REQUESTS__WAITING-REQUESTS-WARN$"
-c "$_HOSTHAPROXY-BY-SSH__SESSIONS-USAGE__SESSIONS-USAGE-CRIT$
;$_HOSTHAPROXY-BY-SSH__WAITING-REQUESTS__WAITING-REQUESTS-CRIT$"
EXCLUDE-PAUSED-DRAIN$"
	-n "$ARG1$
"

Données utilisées provenant du modèle

Données communes pour les checks des modèles

Authentification

Excerpt Include
NEW_-PAGE - SPAC-55 - Modèle HAproxy-by-SSH__base_frontend_shinken
NEW_-PAGE - SPAC-55 - Modèle HAproxy-by-SSH__base_frontend_shinken
nopaneltrue

Données spécifiques pour ce check

Pas de données spécifiques pour ce check

Les données DFE (Duplicate Foreach)

NomModifiable sur UnitésDéfaut
DonnéeModifiable surUnité
Valeur par défaut à l'installation de ShinkenDescription
No Format
HAPROXY-BY-SSH__
SESSIONS-USAGE__SESSIONS-USAGE-WARN
FRONTENDS

l'Hôte

( Onglet Données )

%

80Définit le nombre de sessions simultanées à partir duquel le check passe en ATTENTION.
No Format
HAPROXY-BY-SSH__SESSIONS-USAGE__SESSIONS-USAGE-WARN

l'Hôte

( Onglet Données )

%

95Définit le nombre de sessions simultanées à partir duquel le check passe en CRITIQUE.
No Format
HAPROXY-BY-SSH__WAITING-REQUESTS__WAITING-REQUESTS-WARN

l'Hôte

( Onglet Données )

-

200Définit le nombre de requêtes en attente à partir duquel le check passe en ATTENTION.
No Format
HAPROXY-BY-SSH__WAITING-REQUESTS__WAITING-REQUESTS-CRIT

l'Hôte

( Onglet Données )

-

1000Définit le nombre de requêtes en attente à partir duquel le check passe en CRITIQUE.

Les données DFE (Duplicate Foreach)

Nom

Unité

Description

Seuil d'avertissement

Seuil critique

HAPROXY-BY-SSH__FRONTENDS

--Définit une paire KEY$(VALUE)$, la KEY correspond à la description du frontend à vérifier et la VALUE au nom du processus.--

---frontend1$(frontend1)$frontend1$(frontend1)$

Nom du ou des frontends ( séparés par une virgule ), exemple "main$(main)$,app$(app)$".

Check(s) impacté(s) :

Données utilisées provenant du check

Pas de données utilisées provenant du check

Excerpt
Section

Données globales

Section
NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
No Format
USERPLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--/var/lib/shinken-user/libexec /var/lib/shinken-user/libexec

Chemin absolu contenant les sondes installées par Shinken.

No Format
SHINKEN_DOCKER-ON-LINUX-BY-SSH_VENDOR

Non modifiable

( Sauf Admin Shinken )

--shinken-additional-packs shinken-additional-packs

Dossier fourni par Shinken.

No Format
SHINKEN_DOCKER-ON-LINUX-BY-SSH_PACKNAME

Non modifiable

( Sauf Admin Shinken )


docker-on-linux-by-SSH__shinkendocker-on-linux-by-SSH__shinken

Dossier contenant les sondes.

No Format
SHINKEN_DOCKER-ON-LINUX-BY-SSH_PLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--
No Format
$USERPLUGINSDIR$/$SHINKEN_DOCKER-ON-LINUX-BY-SSH_VENDOR$/$SHINKEN_DOCKER-ON-LINUX-BY-SSH_PACKNAME$
 /var/lib/shinken-user/libexec/shinken-additional-packs/docker-on-linux-by-SSH__shinken

Chemin absolu du dossier contenant les sondes du pack docker-on-linux-by-SSH__shinken  ( non modifiable ).

Section

Propriétés de l'hôte

Section
NomModifiable surUnitéDéfautValeur par défautDescription
No Format
HOSTADDRESS

l'Hôte

( Onglet Général )

--

Nom de l'hôte Nom de l'hôte

Adresse de l'hôte

Données utilisées provenant du check

Pas de données spécifiques pour ce check

Résultat

Exemple

Panel

Interprétation des données

Statut

Il peut prendre 4

valeurs différentes
  • WAITING-REQUESTS-WARN
  • WAITING-REQUESTS-CRIT
  • SESSIONS-USAGE-WARN
  • SESSIONS-USAGE-CRIT

états OK / CRITIQUE / ATTENTION / INCONNU .

  • Le statut va dépendre du retour de sonde

et de la configuration spécifique du check pour les données suivantes :

  • .

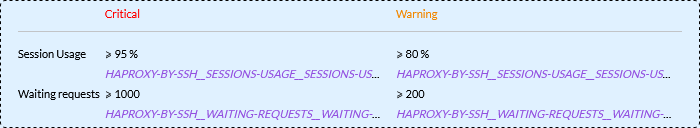

  • Voici un tableau récapitulatif du statut attendu suivant le retour de sonde :

Info

Le texte de la colonne  "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

panel

Image Removed

Situation

Statut

Exemple

  • La quantité de sessions simultanées est supérieur ou égale à la valeur de SESSIONS-USAGE-CRIT

CRITIQUE

Panel

  • La quantité de sessions simultanées est supérieur ou égale à la valeur de SESSIONS-USAGE-WARN

ATTENTION

Panel

Résultat

Le résultat contient le statut du checkcourt affiche, en une ligne, un résumé du trafic. Ce retour compact permet de pouvoir visualiser l'information même avec la taille des lignes réduites dans l'interface de visualisation.

Résultat long

Un tableau récapitulatif des erreurs HTTP reçu par le frontend

Le résultat long contient un tableau listant

  • Le status du frontend ( OPEN, CLOSED, FULL ).
  • Le nombre de sessions en cours.
  • Le nombre de requêtes en attentes.

    • affiche un tableau regroupant l'ensemble des informations sur le trafic sur le HAproxy.

    Métriques

    Définition

    Interprétation des métriques

    Nom de la métriqueUnitéDescriptionSeuil d'avertissementSeuil critique
    sessions_pct_X%Nombre totale de sessions sur le frontend

    SESSIONS-USAGE-WARN

    SESSIONS-USAGE-CRIT

    queue_X-Nombre de requêtes en attentes.

    WAITING-REQUESTS-WARN

    WAITING-REQUESTS-CRIT
    in_(frontend)BRetourne la valeur du flux en Bits par seconde transitants en entrée du HAproxy



    out_(frontend)BRetourne la valeur du flux en Bits par seconde transitants en sortie du HAproxy



    req_rate_(frontend)--Affiche le nombre de requêtes par minutes reçu par le HAproxy



    scur_(frontend)--



    Exemple

    Panel

    Image RemovedImage Added
