Ce widget présente l'arbre de dépendance d'un hôte ou d'un cluster.

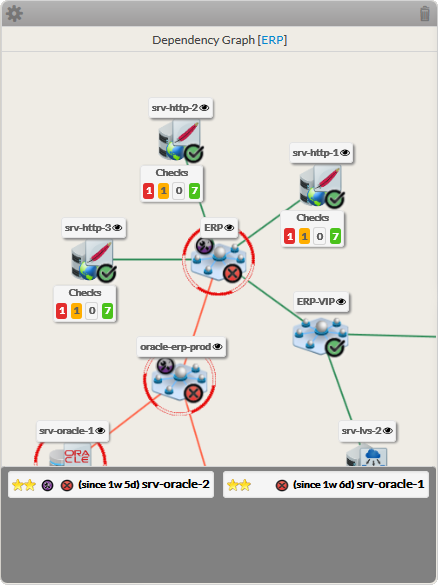

- Un arbre 2D apparaît depuis l'élément sélectionné (hôte ou check), montrant ses liens de dépendance:
- Un nœud représentera soit un hôte, un cluster ou un check.
- Chaque élément a 4 composants :
| - son nom.
- l'icone représentant son type.
- son statut (voir Statut & Context pour la liste).
- si l'élément est un hôte, les checks disponibles apparaîtront in 4 boîtes selon leur statut (Critical, Warning, Unknow, Ok).
- Vous pouvez accéder à la vue détail en clickant sur l'icone "œil" .
| | | |
|  |
- Si, dans le graphe de dépendance, certains éléments ne sont pas en état “OK” , ils apparaîtront en bas du graphe.
|  |
Vous pouvez naviguer à l'intérieur de l'arbre.
- maintenez enfoncé le bouton gauche ou droite de la souris pour déplacer l'arbre.
| |
- Clicker sur le nom de l'élément pour centrer la vue sur lui .
| |
- Pour revenir au départ, appuyer sur le bouton recharger .
| |
| | |

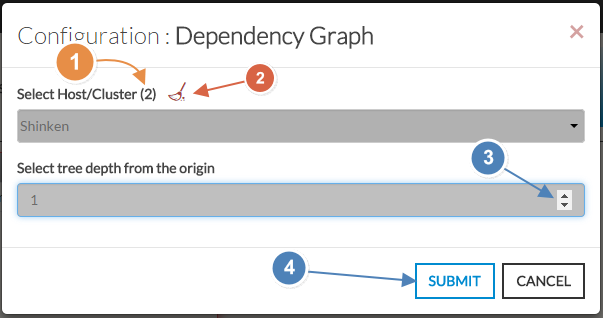

- Sélectionner un hôte ou un nom de cluster dans la liste.
- Le nombre total d'hôtes et de clusters apparaîtra près de "Sélectionner Hôte/Cluster" (1).
- si aucun n'est déjà sélectionné, la liste de tous les hôtes disponibles apparaîtra automatiquement
- Vous pouvez faire un filtre sur un nom ou un type en saisisant directement dans la liste (3).
- Vous pouvez nettoyer la sélection en clickant sur le balai (2)
- Profondeur de l'arbre.
- Part défaut, la profondeur est définie à 5, mais vous pouvez le modifier à volonté (3) entre1 et 10.
- Quand c'est terminé, appuyer sur le bouton soumettre (4).
|
|
