Contexte

Le check [$KEY$] Volumes Usage by SNMPv3 permet de vérifier l'occupation de l'espace du volume sélectionné sur une baie HPE Nimble.

L'unité d'interprétation des seuils est pilotée par la donnée VOLUMES-USAGE__UNIT (%, B, MB, GB, TB — base binaire 1024).

  • en %, les seuils comparent le pourcentage d'occupation ;
  • en unité de taille, ils comparent l'espace utilisé converti dans cette unité.

Le changement de statut repose sur une seule règle :

  • Si l'occupation du volume sélectionné dépasse les seuils définis (warning ou critical), alors le statut du check change automatiquement.

Ce check permet donc :

  • de repérer un volume proche de la saturation,

  • d'anticiper un manque d'espace de stockage,

  • de suivre l'évolution de l'occupation du volume.

Paramétrage

Le check utilise une des lignes de commandes suivantes selon le modèle d'hôte utilisé :


Commande noAuthNoPriv
$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_usage
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --usage-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN$"
    --usage-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT$"
    --unit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__UNIT$"
    --volume "$ARG1$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "noAuthNoPriv"
Commande authNoPriv
$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_usage
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --usage-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN$"
    --usage-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT$"
    --unit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__UNIT$"
    --volume "$ARG1$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authNoPriv"
Commande authPriv
$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_usage
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --usage-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN$"
    --usage-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT$"
    --unit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__UNIT$"
    --volume "$ARG1$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --priv_passphrase "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --priv_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authPriv"

Données utilisées provenant du modèle

Données communes pour les checks du modèle

Mode de connexion noAuthNoPriv

Pas de données communes supplémentaires pour ce type de connexion SNMPv3

Mode de connexion authNoPriv
NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL

l'Hôte

( Onglet Données )

--md5md5Protocole d'authentification SNMPv3 (ex. md5, sha).
HPE-NIMBLE-BY-SNMP__AUTHPASSWORD

l'Hôte

( Onglet Données )

--shinkenpassshinkenpassMot de passe d'authentification SNMPv3.
Mode de connexion authPriv
NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL

l'Hôte

( Onglet Données )

--md5md5Protocole d'authentification SNMPv3 (ex. md5, sha).
HPE-NIMBLE-BY-SNMP__AUTHPASSWORD

l'Hôte

( Onglet Données )

--shinkenpassshinkenpassMot de passe d'authentification SNMPv3.
HPE-NIMBLE-BY-SNMP__PRIVPROTOCOL

l'Hôte

( Onglet Données )

--desdesProtocole de chiffrement SNMPv3 (ex. des, aes).
HPE-NIMBLE-BY-SNMP__PRIVPASSWORD

l'Hôte

( Onglet Données )

--shinkenencryptshinkenencryptClé de chiffrement SNMPv3.

Données spécifiques pour ce check

NomModifiable surUnitéDéfautValeur par défaut à l'installation de ShinkenDescription
HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT

l'Hôte

( Onglet Données )

selon UNIT9090

Définit l'occupation à partir de laquelle le check passe en CRITIQUE, interprétée selon VOLUMES-USAGE__UNIT. Doit être ≥ au seuil warning.

HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN

l'Hôte

( Onglet Données )

selon UNIT8080

Définit l'occupation à partir de laquelle le check passe en ATTENTION, interprétée selon VOLUMES-USAGE__UNIT.

HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__UNIT

l'Hôte

( Onglet Données )

%, B, MB, GB, TB%%

Unité d'interprétation des seuils (base binaire 1024). En %, comparaison sur le pourcentage d'occupation ; sinon sur l'espace utilisé converti.

Données DFE ( Duplicate Foreach )

NomModifiable sur UnitésDéfautValeur par défaut à l'installation de ShinkenDescription
HPE-NIMBLE-BY-SNMP__VOLUMES

l'Hôte

( Onglet Données )

-------

Liste des noms de volumes à superviser sur la baie de stockage. Chaque volume déclaré génère un service dédié (Duplicate Foreach).

exemple "datavm$(datavm)$" ou "archive$([Archivage VM])$".


Checks impactés :

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Données globales

NomModifiable surUnitéDéfautValeur par défaut à l'installationDescription
USERPLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--/var/lib/shinken-user/libexec/var/lib/shinken-user/libexec

Chemin absolu contenant les sondes installées par Shinken.

HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR

Non modifiable

( Sauf Admin Shinken )

--shinken-additional-packsshinken-additional-packs

Dossier fourni par Shinken.

HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME

Non modifiable

( Sauf Admin Shinken )


hpe-nimble-by-SNMP__shinkenhpe-nimble-by-SNMP__shinken

Dossier contenant les sondes.

HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR

Non modifiable

( Sauf Admin Shinken )

--
$USERPLUGINSDIR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR$/$HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME$
/var/lib/shinken-user/libexec/shinken-additional-packs/hpe-nimble-by-SNMP__shinken

Chemin absolu du dossier contenant les sondes du pack hpe-nimble-by-SNMP__shinken (non modifiable).

Propriétés de l'hôte

NomModifiable surUnitéDéfautValeur par défautDescription
HOSTADDRESS

l'Hôte

( Onglet Général )

--Nom de l'hôteNom de l'hôte

Adresse de l'hôte.

Résultat

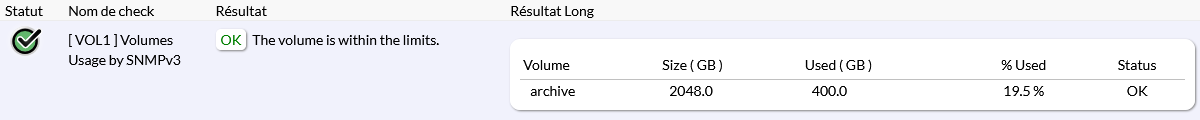

Exemple

Interprétation des données

Statut

  • Il peut prendre 4 états OK / CRITIQUE / ATTENTION / INCONNU.

    • Le statut dépend du retour de sonde et de la configuration spécifique du check pour les données suivantes :

      • HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN
      • HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT

    • Ci-dessous, un tableau récapitulatif des différents retours possibles :

Le texte de la colonne  "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

SituationStatutExemple

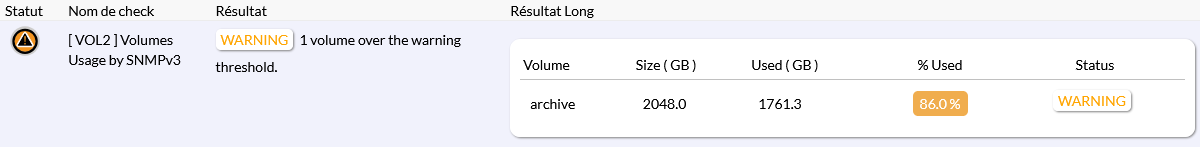

  • L'occupation du volume sélectionné atteint ou dépasse la valeur de :
    • HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__WARN
ATTENTION

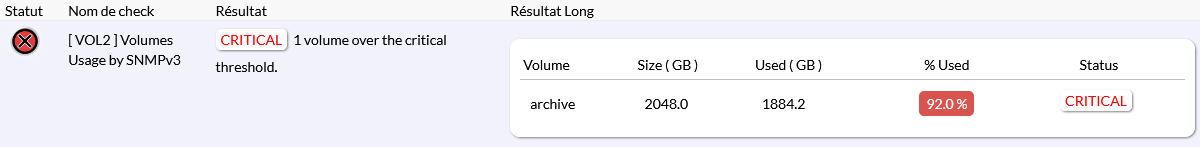

  • L'occupation du volume sélectionné atteint ou dépasse la valeur de :
    • HPE-NIMBLE-BY-SNMP__VOLUMES-USAGE__CRIT
CRITIQUE

Résultat

Le résultat court affiche, en une ligne, un résumé de l'état d'occupation du volume sélectionné. Ce retour compact permet de visualiser l'information même avec des lignes réduites dans l'interface.

Résultat Long

Le résultat long affiche un tableau détaillé pour le volume sélectionné : nom, taille, espace utilisé, pourcentage d'occupation et statut.

Métriques

Interprétation des métriques

Nom de la métriqueUnitéDescriptionSeuil d'avertissementSeuil critique
(nom-du-volume)_used_pct%Pourcentage d'occupation du volume (correspond au % affiché dans le résultat).

VOLUMES-USAGE__WARN ( si UNIT = % )

VOLUMES-USAGE__CRIT ( si UNIT = % )

(nom-du-volume)_usedBEspace utilisé sur le volume, en octets.

VOLUMES-USAGE__WARN ( converti, si UNIT = taille )

VOLUMES-USAGE__CRIT ( converti, si UNIT = taille )

(nom-du-volume)_totalBTaille totale du volume, en octets.----

Exemple

Erreurs et pré-requis

Erreurs de connexion ( communes à tous les checks )

UNKNOWN – Session error: timeout

La connexion SNMP est configuré par défaut pour se couper si aucune réponse n'est perçu après cinq secondes ( paramétrable avec HPE-NIMBLE-BY-SNMP__TIMEOUT ).


Cette erreur peut intervenir lorsque :

  • Aucun accès réseau n'est disponible vers l'hôte.
  • En SNMP v1 ou v2, la communauté utilisée est incorrecte.
  • En SNMP v3, la clef privée (  HPE-NIMBLE-BY-SNMP__PRIVPASSWORD ) utilisée est incorrecte.

UNKNOWN – Connect error : 'failed to lookup address information: Name or service not known'

La résolution DNS de l'hôte a échoué.

UNKNOWN – Session error: 'Socket receive error: host unreachable'

La tentative de connexion à l'hôte a échoué à atteindre l'hôte.

Cette erreur peut être générée à cause d'une mauvaise configuration de pare-feu.

UNKNOWN – Session error: 'Socket receive error: connection refused'


La tentative de connexion à l'hôte a été refusé.

Cette erreur peut intervenir lorsque :

  • Un pare-feu bloque la requête
  • Le service SNMP du serveur à supervisé n'est pas démarré.

UNKNOWN – Session error: Unexpected report: authentication failure

L'authentification SNMP v3 a échoué.

Cette erreur peut intervenir lorsque :

  • En SNMP v3, le mot de passe (  HPE-NIMBLE-BY-SNMP__AUTHPASSWORD ) utilisée est incorrecte.
  • En SNMP v3, la méthode de hachage (  HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL ) utilisée est incorrecte.

UNKNOWN – Session error: Unexpected report: unknown user name

L'utilisateur SNMP v3 utilisé n'existe pas.


UNKNOWN – Session error: Unexpected report: unsupported security level


L'authentification SNMP v3 a échoué. La méthode d'authentification n'est pas authorisé.
