Volumes IO Stats by SNMPv3 ( pour le hpe-nimble-by-SNMPv3all-volumes( noAuthNoPriv / authNoPriv / authPriv ) )

Sommaire

Contexte

Le check $KEY$ Volumes IO Stats by SNMPv3 permet de mesurer la latence des entrées/sorties (lecture et écriture) du volume sélectionné d'une baie HPE Nimble.

Ce check est à état : la latence est calculée par delta entre deux passages (temps de service cumulé ÷ nombre d'IO sur l'intervalle), et non depuis le démarrage de la baie.

Au premier passage, aucun échantillon précédent n'existe : le check renvoie INCONNU et sera opérationnel au passage suivant ;
la latence de lecture et d'écriture est ensuite comparée à des seuils d'avertissement et critiques, en millisecondes.

Ce check permet donc :

de détecter une dégradation des performances (latence anormalement élevée),
de suivre la latence de lecture et d'écriture du volume sélectionné.

Paramétrage

Commande noAuthNoPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_io_stats
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --read-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-WARN$"
    --read-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-CRIT$"
    --write-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-WARN$"
    --write-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-CRIT$"
    --working_folder "$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-BASE-PATH$/$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-TMP-DIRNAME$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "noAuthNoPriv"

Commande authNoPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_io_stats
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --read-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-WARN$"
    --read-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-CRIT$"
    --write-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-WARN$"
    --write-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-CRIT$"
    --working_folder "$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-BASE-PATH$/$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-TMP-DIRNAME$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authNoPriv"

Commande authPriv

$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINSDIR$/check_hpe_nimble_health_by_snmp_rust --check check_volumes_io_stats
    -H "$HOSTADDRESS$"
    -p "$_HOSTHPE-NIMBLE-BY-SNMP__PORT$"
    -t "$_HOSTHPE-NIMBLE-BY-SNMP__TIMEOUT$"
    --read-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-WARN$"
    --read-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-CRIT$"
    --write-warn "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-WARN$"
    --write-crit "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-CRIT$"
    --working_folder "$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-BASE-PATH$/$_HOSTHPE-NIMBLE-BY-SNMP__WORKING-FOLDER-TMP-DIRNAME$"
    --exclude "$_HOSTHPE-NIMBLE-BY-SNMP__VOLUMES-EXCLUDED$"
    --snmp_version "3"
    --user "$_HOSTHPE-NIMBLE-BY-SNMP__LOGIN$"
    --auth_password "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPASSWORD$"
    --priv_passphrase "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPASSWORD$"
    --auth_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__AUTHPROTOCOL$"
    --priv_protocol "$_HOSTHPE-NIMBLE-BY-SNMP__PRIVPROTOCOL$"
    --context "$_HOSTHPE-NIMBLE-BY-SNMP__CONTEXT$"
    --level "authPriv"

Données utilisées provenant du modèle

Données communes pour les checks du modèle

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut à l'installation de Shinken

Description

HPE-NIMBLE-BY-SNMP__PORT

l'Hôte

( Onglet Données )

--

161

161

Port de connexion SNMP.

HPE-NIMBLE-BY-SNMP__TIMEOUT

l'Hôte

( Onglet Données )

s

5

Délai d'attente de la connexion SNMP.

HPE-NIMBLE-BY-SNMP__LOGIN

l'Hôte

( Onglet Données )

--

shinken

shinken

L'utilisateur SNMPv3 utilisé pour se connecter à la baie de stockage.

Mode de connexion noAuthNoPriv

Pas de données communes supplémentaires pour ce type de connexion SNMPv3

Mode de connexion authNoPriv

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut à l'installation de Shinken

Description

HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL

l'Hôte

( Onglet Données )

--

md5

md5

Protocole d'authentification SNMPv3 (ex. md5, sha).

HPE-NIMBLE-BY-SNMP__AUTHPASSWORD

l'Hôte

( Onglet Données )

--

shinkenpass

shinkenpass

Mot de passe d'authentification SNMPv3.

Mode de connexion authPriv

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation de Shinken	Description
HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL	l'Hôte ( Onglet Données )	--	md5	md5	Protocole d'authentification SNMPv3 (ex. md5, sha).
HPE-NIMBLE-BY-SNMP__AUTHPASSWORD	l'Hôte ( Onglet Données )	--	shinkenpass	shinkenpass	Mot de passe d'authentification SNMPv3.
HPE-NIMBLE-BY-SNMP__PRIVPROTOCOL	l'Hôte ( Onglet Données )	--	des	des	Protocole de chiffrement SNMPv3 (ex. des, aes).
HPE-NIMBLE-BY-SNMP__PRIVPASSWORD	l'Hôte ( Onglet Données )	--	shinkenencrypt	shinkenencrypt	Clé de chiffrement SNMPv3.

Données spécifiques pour ce check

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation de Shinken	Description
HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-WARN	l'Hôte ( Onglet Données )	ms	10	10	Le check passe en ATTENTION si la latence de lecture d'un volume est ≥ à cette valeur. Doit être ≤ au seuil critique.
HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-CRIT	l'Hôte ( Onglet Données )	ms	20	20	Le check passe en CRITIQUE si la latence de lecture d'un volume est ≥ à cette valeur. Doit être ≥ au seuil d'avertissement.
HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-WARN	l'Hôte ( Onglet Données )	ms	10	10	Le check passe en ATTENTION si la latence d'écriture d'un volume est ≥ à cette valeur. Doit être ≤ au seuil critique.
HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-CRIT	l'Hôte ( Onglet Données )	ms	20	20	Le check passe en CRITIQUE si la latence d'écriture d'un volume est ≥ à cette valeur. Doit être ≥ au seuil d'avertissement.
HPE-NIMBLE-BY-SNMP__WORKING-FOLDER-BASE-PATH	l'Hôte ( Onglet Données )	--	/tmp	/tmp	Chemin de base du dossier de travail où sont stockés les échantillons entre deux passages (check à état).
HPE-NIMBLE-BY-SNMP__WORKING-FOLDER-TMP-DIRNAME	l'Hôte ( Onglet Données )	--	shinken	shinken	Nom du sous-dossier de travail. Combiné au chemin de base, il forme le dossier des échantillons (ex. /tmp/shinken).

Données DFE ( Duplicate Foreach )

Nom

Modifiable sur

Unités

Défaut

Valeur par défaut à l'installation de Shinken

Description

HPE-NIMBLE-BY-SNMP__VOLUMES

l'Hôte

( Onglet Données )

---

vol1$(volume1)$

vol1$(volume1)$

Liste des noms de volumes à superviser sur la baie de stockage. Chaque volume déclaré génère un service dédié (Duplicate Foreach).

exemple "datavm$(datavm)$" ou "archive$([Archivage VM])$".

Check(s) impacté(s) :

Données utilisées provenant du check

Pas de données provenant du check pour ce modèle

Données globales

Nom	Modifiable sur	Unité	Défaut	Valeur par défaut à l'installation	Description
USERPLUGINSDIR	Non modifiable ( Sauf Admin Shinken )	--	/var/lib/shinken-user/libexec	/var/lib/shinken-user/libexec	Chemin absolu contenant les sondes installées par Shinken.
GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR	Non modifiable ( Sauf Admin Shinken )	--	shinken-additional-packs	shinken-additional-packs	Dossier fourni par Shinken.
GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME	Non modifiable ( Sauf Admin Shinken )		hpe-nimble-by-SNMP__shinken	hpe-nimble-by-SNMP__shinken	Dossier contenant les sondes.
GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PLUGINDIR	Non modifiable ( Sauf Admin Shinken )	--	$USERPLUGINSDIR$/$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__VENDOR$/$GLOBAL__HPE-NIMBLE-BY-SNMP__SHINKEN__PACKNAME$	/var/lib/shinken-user/libexec/shinken-additional-packs/hpe-nimble-by-SNMP__shinken	Chemin absolu du dossier contenant les sondes du pack hpe-nimble-by-SNMP__shinken (non modifiable).

Propriétés de l'hôte

Nom

Modifiable sur

Unité

Défaut

Valeur par défaut

Description

HOSTADDRESS

l'Hôte

( Onglet Général )

--

Nom de l'hôte

Nom de l'hôte

Adresse de l'hôte.

Résultat

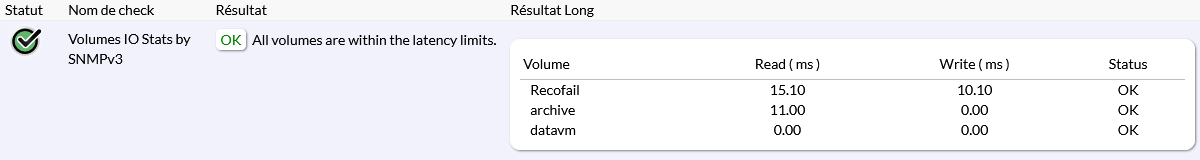

Exemple

Interprétation des données

Statut

Il peut prendre 4 états OK / CRITIQUE / ATTENTION / INCONNU.
- Le statut dépend de la latence mesurée (delta entre deux passages) et de la configuration spécifique du check pour les données suivantes :
  - HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-WARN
  - HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__READ-CRIT
  - HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-WARN
  - HPE-NIMBLE-BY-SNMP__VOLUMES-IO-STATS__WRITE-CRIT
- Ci-dessous, un tableau récapitulatif des différents retours possibles :

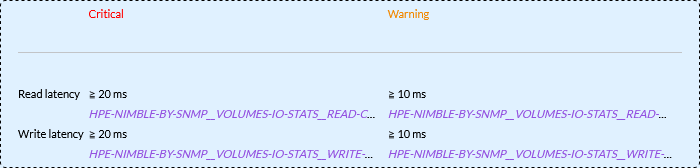

Le texte de la colonne "Affichage des seuils" montre les paramètres utilisés et leur valeur définie sur l'équipement supervisé.

Situation	Statut	Exemple

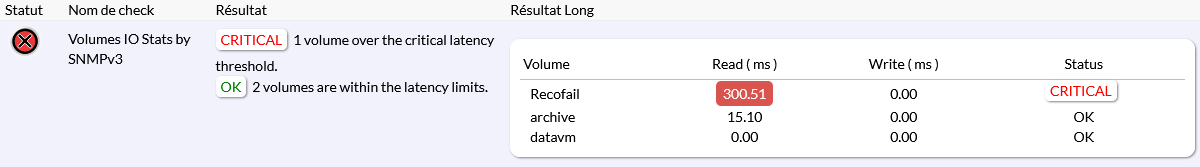

La latence de lecture ou d'écriture de le volume sélectionné est ≥ au seuil critique (READ-CRIT / WRITE-CRIT).	CRITIQUE

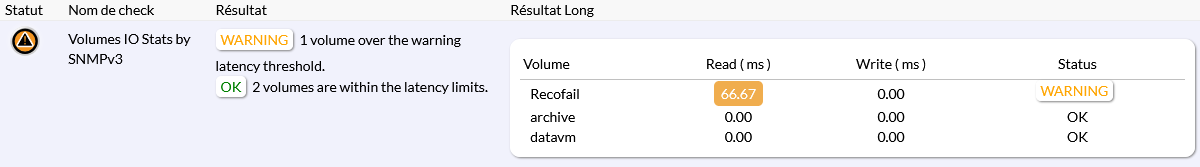

La latence de lecture ou d'écriture de le volume sélectionné est ≥ au seuil d'avertissement (READ-WARN / WRITE-WARN).	ATTENTION

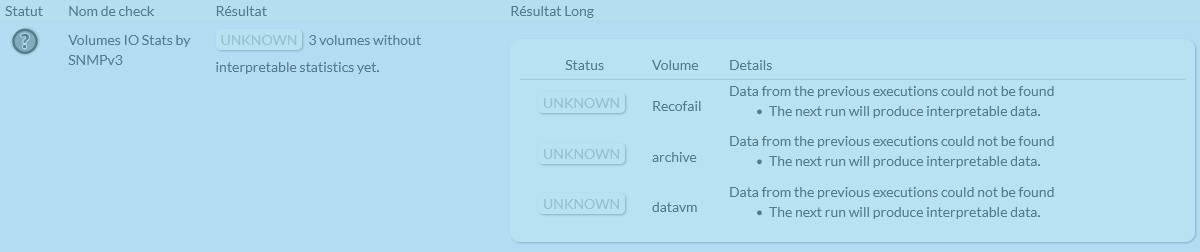

Premier passage : aucun échantillon précédent n'est disponible. La latence sera calculée au prochain passage.	*INCONNU*

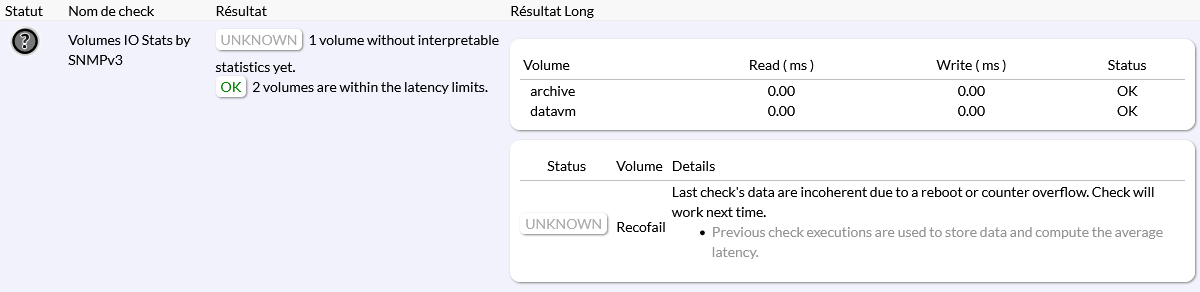

Les compteurs sont incohérents (redémarrage de la baie ou débordement de compteur). Le check fonctionnera au prochain passage.	*INCONNU*

Résultat

Le résultat court affiche un résumé de la latence du volume sélectionné : nombre de volumes au-dessus du seuil critique, au-dessus du seuil d'avertissement, et dans les limites.

Résultat Long

Le résultat long affiche un tableau, le volume sélectionné : nom, latence de lecture (ms), latence d'écriture (ms) et statut. Les lignes en erreur (premier passage, compteurs incohérents) sont regroupées dans un tableau dédié (statut, volume, détails).

Métriques

Interprétation des métriques

Nom de la métrique	Unité	Description	Seuil d'avertissement	Seuil critique
(nom-du-volume)_read_latency	ms	Latence moyenne de lecture du volume sur l'intervalle entre deux vérifications.	READ-WARN (10 ms par défaut)	READ-CRIT (20 ms par défaut)
(nom-du-volume)_write_latency	ms	Latence moyenne d'écriture du volume sur l'intervalle entre deux vérifications.	WRITE-WARN (10 ms par défaut)	WRITE-CRIT (20 ms par défaut)

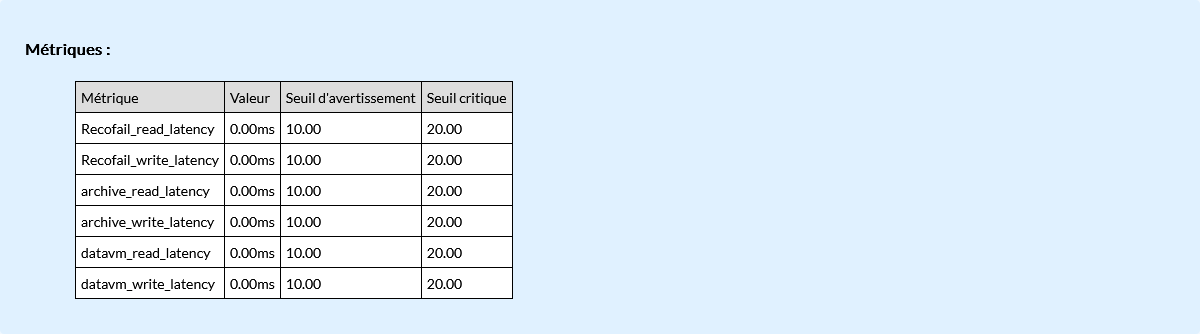

Exemple

Erreurs et pré-requis

Erreurs de connexion ( communes à tous les checks )

UNKNOWN – Session error: timeout

La connexion SNMP est configuré par défaut pour se couper si aucune réponse n'est perçu après cinq secondes ( paramétrable avec HPE-NIMBLE-BY-SNMP__TIMEOUT ).

Cette erreur peut intervenir lorsque :

Aucun accès réseau n'est disponible vers l'hôte.
En SNMP v1 ou v2, la communauté utilisée est incorrecte.
En SNMP v3, la clef privée ( HPE-NIMBLE-BY-SNMP__PRIVPASSWORD ) utilisée est incorrecte.

UNKNOWN – Connect error : 'failed to lookup address information: Name or service not known'

La résolution DNS de l'hôte a échoué.

UNKNOWN – Session error: 'Socket receive error: host unreachable'

La tentative de connexion à l'hôte a échoué à atteindre l'hôte.

Cette erreur peut être générée à cause d'une mauvaise configuration de pare-feu.

UNKNOWN – Session error: 'Socket receive error: connection refused'

La tentative de connexion à l'hôte a été refusé.

Cette erreur peut intervenir lorsque :

Un pare-feu bloque la requête
Le service SNMP du serveur à supervisé n'est pas démarré.

UNKNOWN – Session error: Unexpected report: authentication failure

L'authentification SNMP v3 a échoué.

Cette erreur peut intervenir lorsque :

En SNMP v3, le mot de passe ( HPE-NIMBLE-BY-SNMP__AUTHPASSWORD ) utilisée est incorrecte.
En SNMP v3, la méthode de hachage ( HPE-NIMBLE-BY-SNMP__AUTHPROTOCOL ) utilisée est incorrecte.

UNKNOWN – Session error: Unexpected report: unknown user name

L'utilisateur SNMP v3 utilisé n'existe pas.

UNKNOWN – Session error: Unexpected report: unsupported security level

L'authentification SNMP v3 a échoué. La méthode d'authentification n'est pas authorisé.
